每通道14.8 mW的8通道高压双极DAC(TI)

2009年12月11日 18:12    嵌入式公社
关键词: DAC , 高压 , 通道
多通道数量与 ±16 V 电压范围相结合,板级空间锐降约 24%

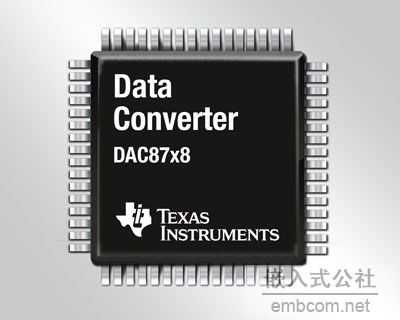

德州仪器 (TI) 推出 6 款最新数模转换器 (DAC),其可提供 12、14 以及 16 位版本,并采用 SPI 或并行接口。8 通道 DAC87x8 系列在正常模式下的标准功耗为每通道 14.8 mW,而在断电模式下单位通道功耗则低至不足 170 uW。内部 4x 或 6x 可编程增益能够在整个 8 通道上实现双极 ±16 V 或单极 0 V 至 33 V 电压输出范围,从而无需外部放大器。与同类竞争器件相比,其不但可节省成本,而且还可将板级空间锐降约 24%,可充分满足自动测试设备 (ATE)、仪表、可编程逻辑控制器 (PLC) 以及机器与运动控制等应用需求。



主要特性与优势
•    这些转换器的建立时间(10 us)比同类竞争产品快 3 倍,同时还可确保最大积分非线性 (INL) 准确度,误差不超过 ±4 LSB,典型低突波能量为 1 nVs;
•    内建用户校准可平衡整个信号链的系统偏移;
•    零误差热电偶 (TC) 与 ±3 ppm/ºC 增益误差 TC 可提高系统准确性与可重复性;
•    两个偏移 DAC 可实现输出电压范围的对称或非对称转换,使用户能够在不影响精度的情况下,自定义应用 DAC 输出;
•    客户可通过兼容型 TI 器件加速产品的上市进程,其中包括 REF5050 单电压参考、Stellaris 基于 ARM Cortex-M3 的微处理器 (MCU) 以及用于实时控制的 C2000 Piccolo 与 Delfino MCU。



供货情况

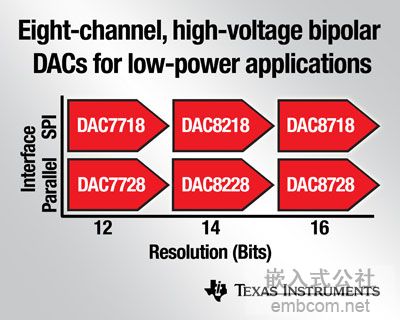

采用 7 毫米 x 7 毫米(SPI 版本)或 8 毫米 x 8 毫米(并行版本) QFN 封装的 16 位 DAC8718(SPI 接口)与 DAC8728(并行接口)现已开始供货。此外,还可提供 10 毫米 x 10 毫米 TQFP 封装版本。该系列中两款其它引脚兼容型器件 14 位 DAC82x8 与 12 位 DAC77x8 目前也已开始供货了。评估板与样片订购网址:http://focus.ti.com.cn/cn/docs/prod/folders/print/dac8718.html
