鱼缸充氧定时器电路

发布时间：2011-5-6 11:00 发布者：circuit_share

现在，很多人家里面都喜欢养鱼，我想下面的东西或许会用到。这个东西是我去朋友家玩的时候看见有类似东西才想做一个的。我朋友家的鱼缸不是很多鱼，不需要连续开充氧器，而他懒得每天都去开开关关充氧器，因此就买了这样类似的东西。他还想要一个，我就帮他做了一个。

电路原理：

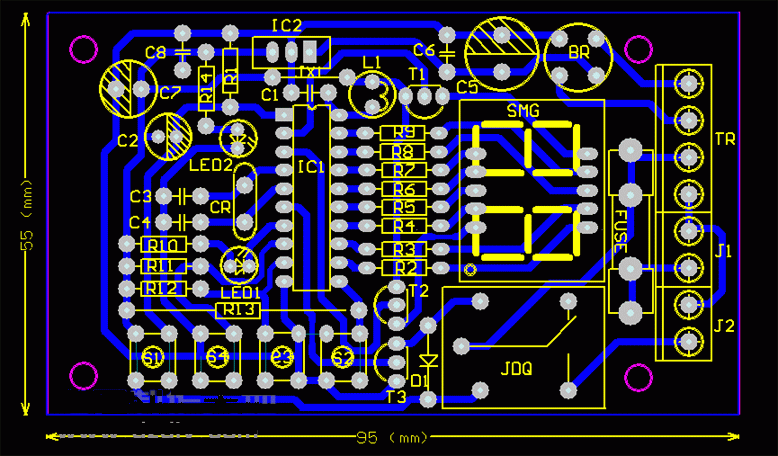

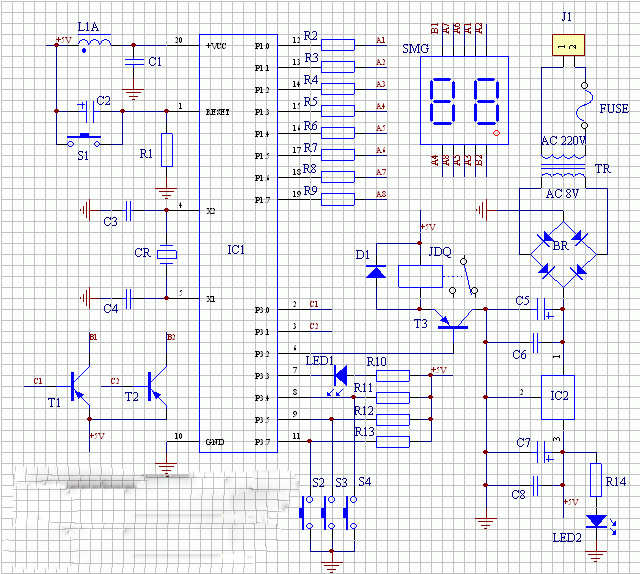

电路及简单，主要都是通过单片机AT89C2051来控制的。电路中220伏交流电源经过变压器降压，全桥整流，C5、C6滤波，三端稳压器7805稳压和C7、C8滤波，给单片机提供稳定5伏电源。LED2用来指示电路电源状况。LED1用来指示充氧器是否在工作，当充氧器工作时LED1亮。S1用于电路复位，当单片机由于受到干扰死机时可以按一下S1进行复位。S2用于设置开充氧器的时间，可设定的时间为1"29分钟，S3用于设置充氧器不工作的间隔时间，可设置的时间为1"5小时，S4用于显示所设定的时间。
