过压或欠压动作电路
发布时间：2011-5-6 10:58
发布者：circuit_share

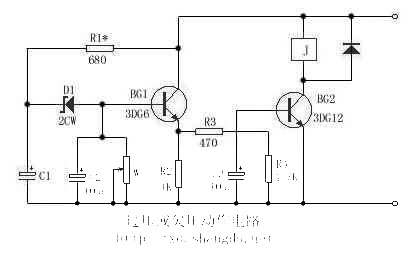

本电路由于精度高可用于对工作电压要求较严的电路或电气设备中，它的动作电压只差0.1伏，见图。 如设备的电源电压为12V，接入该电路，要求过压动作，只要调节W使继电器J刚好在12V不动作，当电源电压上升为12.1V时断电器就会吸合。反之如要求欠压动作，只要调节W使继电器在12V刚好吸合，当电源电压下降到11.9V时继电器便释放。利用继电器的动作接通报警电路或切断电源。 动作电压范围和相应的D1稳压值可参见附表。动作电压改变时R1应作适当调整。如电源电压太高，继电器的工作电压较低，可适当串电阻解决。 动作电压范围 : 9～13V ---- 13V～18V D1稳压值 : -- 7.5～9V ---- 9.5～12V |
