可燃气体全自动点火器
发布时间:2011-5-6 10:38 发布者:
circuit_share
关键词:
点火器
,
可燃气体

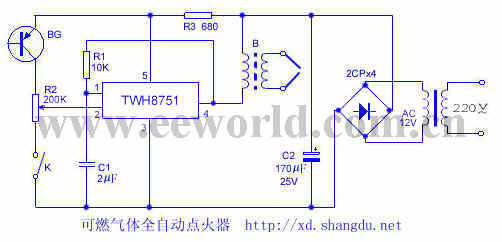

本装置采用TWH8751功率集成块构成一高压
电子
火花点火装置,并使之受控于火焰反馈的光信号,具有由于某种原因熄火后再次点燃的功能。本装置若与其它控制
电路
相配合可实现做饭的
自动化
。TWH8751、R1、C1等构成方波发生器。B2为一升压器,可采用12寸高压包,初级用0.3mm漆包线绕30匝或用电子管收音机中的输出
变压器
直 接代用。BG用3AG12去掉其管顶部对准火焰,调节R2使之在有火焰时发生器停振。K装到气体调节旋钮上即可。
