稳定的方波和三角波发生器(118)
发布时间：2011-5-5 10:54
发布者：circuit_share

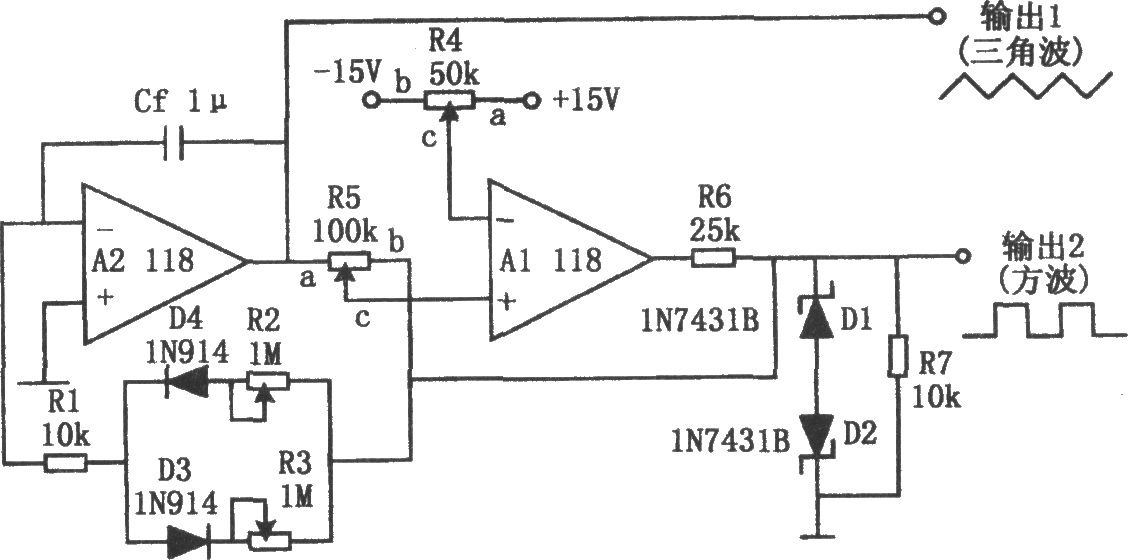

 如图所示为稳定的方波和三角波发生电路。该电路的特点是：方波和三角波的频率几乎相等，正、负向振幅对称；三角波的正、负斜率不受振幅变化的影响，而且正、负斜率可以分别调节。此外，调节基线电平时不会改变输出波形。运算放大器A2为积分器，它由运放A1的输出方波驱动。方波的振幅由两个齐纳二极管D1、D2固定在±5V。电位器R3调节三角波的正斜率，R2调节三角波的负斜率，R5调节三角波的振幅。如果只需要相同的正、负斜率，则D3、D4和R2可以省掉。运算放大器A1为比较器。参考电压由电位器R4调节，R4决定输出的基线电平，但是不会影响振幅和斜率。最高工作频率由运算放大器的转换速率、最大输出电流以及二极管的开关速度决定。 三角波振幅：  方波振幅： Vo2=±5V(由二极管D1、D2决定) |
