高压电池组故障监视器(LTC)

2009年12月10日 13:12    嵌入式公社
关键词: LTC , 电池组 , 高压 , 故障 , 监视器

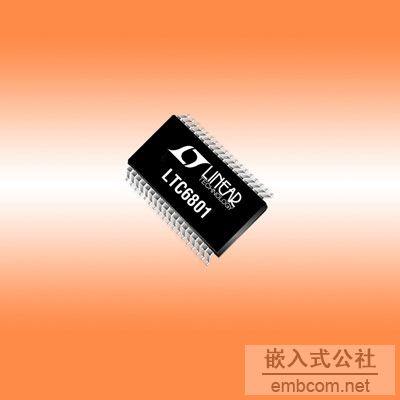

凌力尔特推出高压电池组故障监视器 LTC6801,该器件无需微处理器就可工作,而且无需光耦合器或隔离器。LTC6801 可以监视多达 12 个串联连接电池的过压和欠压状况。多个 LTC6801 器件可以菊花链方式连接,从而在非常长的电池串中提供一种监视每节电池的方法。以菊花链方式连接时,单个差分时钟输出确认电池组中的所有电池都处于定义的工作范围内。这个时钟接口提供高的抗噪声性能,并确保不会出现因存在信号锁死于某电平而检测不到故障情况,也不会因短路情况而查不到故障。结果是一个可用作完整监视或冗余电路的可靠和简单设计。LTC6801 是精确电池测量和容量平衡 IC LTC6802的一个低成本器件,为混合电动汽车电池组、电池备份系统和其它大功率锂离子电池系统提供一个备份电路。



可以通过引脚连接设定宽范围的过压和欠压门限,而且 LTC6801 提供可选门限迟滞和可调更新率。LTC6801 完全规定在 -40°C 至 85°C 的温度范围内工作,而且监视两个温度传感器输入以监察过热故障。

现已提供 LTC6801 样品、演示板和数据表。以 1,000 片为单位批量购买,每片价格为 4.48 美元。该产品将于 2010 年第一季度开始生产供货。



性能概要:LTC6801
•    监视 4 至 12 节串联锂离子电池 (最大值 60V)
•    可调过压和欠压值
•    可叠置架构实现 1000V+ 系统
•    无需微控制器就可工作
•    坚固的故障检测和接口
•    两个温度监视器输入
•    内置全面自测试
•    内置精确 3V 基准和 5V 稳压器
•    完全规定在 -40°C 至 85°C 的温度范围内工作
•    36 引线 SSOP 封装
