12kHz信号发生器

发布时间:2011-5-5 10:43    发布者:circuit_share
关键词: 信号发生器

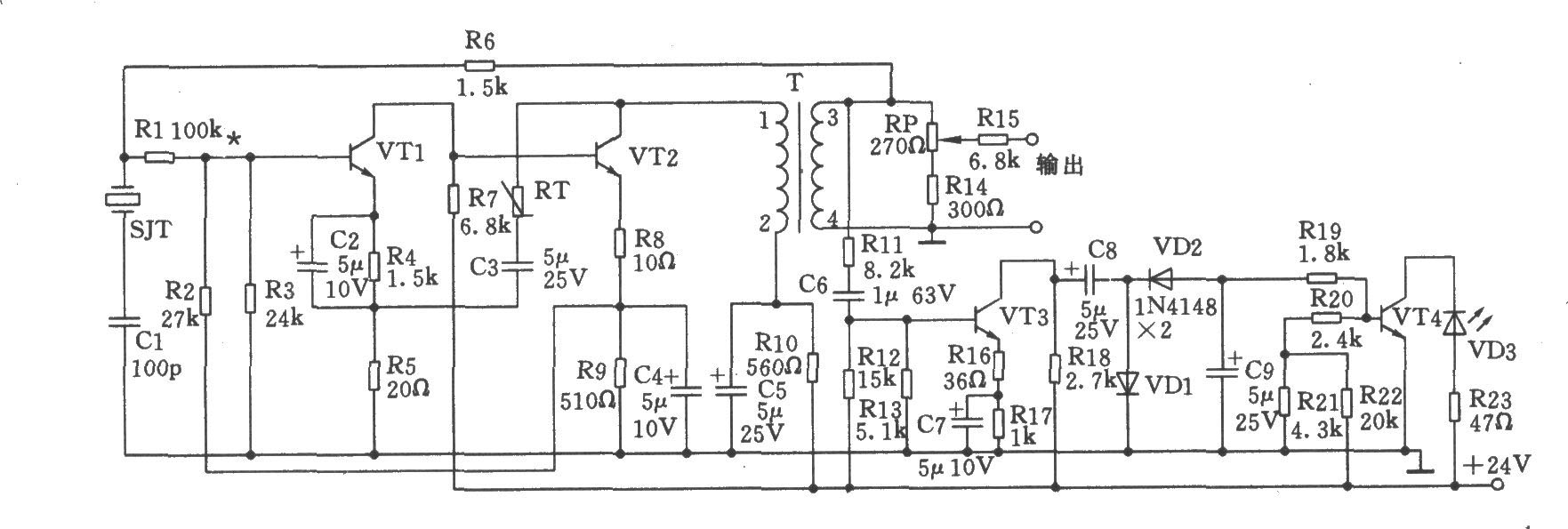

如图所示的12kHz信号发生器由晶体振荡器和告警电路两部分组成。振荡器输出幅度稳定,变化<±0.26dB。

元器件选择:

三极管VT1、VT3:9014,65≤β≤115;VT2、VT4:3DG1308,60≤β≤85。热敏电阻RT:RRW1-2型。石英晶体SJT:BE42-12kHz。变量器T采用铁氧体MXD-2000,磁芯为GV36X22,L1-2Φ0.17mm高强度漆包线,绕制57匝,L3-4Φ0.17mm高强度漆包线,绕制37匝。发光二极管VD3型号不拘。电阻的标称功率均选用1/8W金属膜电阻。其它元件参数值如图标注,无特殊要求。
