凌力尔特推出隔离式12端口供电设备芯片组
发布时间：2011-5-5 09:00
发布者：1640190015
关键词：
12端口供电设备芯片 , 凌力尔特
加利福尼亚州米尔皮塔斯 (MILPITAS, CA) – 凌力尔特公司 (Linear Technology Corporation) 推出隔离式 12 端口供电设备 (PSE) 控制器芯片组 LTC4270/LTC4271，这两款器件为用于 IEEE 802.3at (PoE+) Type 1 和 Type 2 兼容的以太网供电 (PoE) 系统而设计。

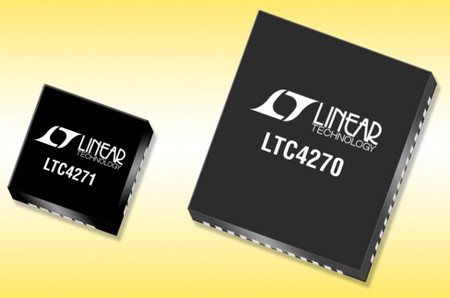

LTC4270/LTC4271 提供 12 个独立的 PSE 通道，以实现更简单和组件数更少的设计，减少了所占用的电路板空间，并降低解决方案成本。LTC4271 提供至 PSE 主机的数字接口，而 LTC4270 提供高压以太网接口；这两款 IC 通过低价以太网变压器桥接。传统设计中使用多达 6 个昂贵的光耦合器和一个复杂的 3.3V 隔离式电源，而变压器隔离的通信协议取代了这些组件，从而极大地节省了成本，并使设计更加坚固且提高了可制造性。 LTC4270/LTC4271 适用于种类繁多的 PSE 应用，包括新一代交换机、路由器、集线器和中跨设备。80V 端口引脚提供的坚固性和业界最低功耗将受到用户的高度重视，有些 PSE 集成了较易受损和通常具有较高 RDS(ON) 的 MOSFET，与采用这类 PSE 进行设计时相比，LTC4270/LTC4271 的坚固性和低功耗可使热设计得以显著简化。受电设备 (PD) 发现是用一种专有的双模式、4 点检测方法来完成的，该方法确保了最好地防止错误的 PD 检测。先进的电源管理功能包括优先快速停机、每端口 14 位电压和电流回读、8 位可编程电流限制和 7 位可编程过载电流限制以及现场可升级固件。一个 1MHz I2C 接口允许一个主控制器对该 IC 进行数字配置或查询端口读数。此外还提供“C”库，以降低工程成本，并加快产品上市。 LTC4270 有 3 种功率级版本：A 级版本采用凌力尔特的 LTPoE++™ 信令，以支持高达 90W 的 PD；B 级版本采用 PoE+ 信令，以支持高达 25.5W 的 PD；C 级版本采用 PoE 信令，以支持高达 13W 的 PD。所有芯片组都有工业温度级版本。LTC4270 采用 RoHS 兼容的 52 引脚 7mm x 8mm QFN 封装，LTC4271 采用 24 引脚 4mm x 4mm QFN 封装。

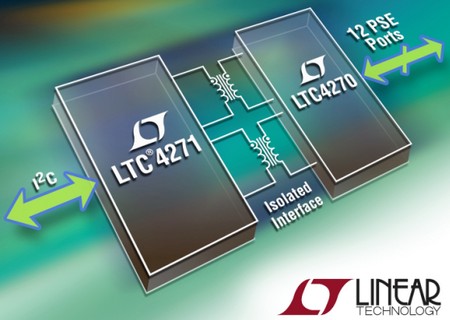

LTC4270/LTC4271 芯片组的千片批购价为每片 12.00 美元，现在已开始按生产量供货。LTC4270/LTC4271 可返回兼容 LTC4266 4 端口 PoE+ PSE 控制器和 LTC4274 单端口 PoE+ PSE 控制器，并得到了凌力尔特公司在 PoE 电路设计方面所拥有的丰富技术经验的支持，可确保平稳地过渡至全新的 PoE+ 标准或更高的功率级别。如需更多产品信息，请登录 www.linear.com.cn/product/LTC4270。 照片说明：变压器隔离式 12 端口 PSE 控制器可降低成本 性能概要：LTC4270/LTC4271 •12 个独立的 PSE 通道 •与 IEEE 802.3at Type 1 和 Type 2 兼容 •芯片组提供了电隔离 –降低 BOM (材料清单) 成本 –免除多达 6 个高速光耦合器 –无需隔离式 3.3V 电源 •低功耗 –每通道 0.25Ω 检测电阻 •4 点 PD 检测具有非常高的可靠性 –两点强制电压 –两点强制电流 •温度监控 •VEE 和 VPORT 监控 •1 秒滚动 IPORT 平均 •1MHz I2C 兼容串行控制接口 •提供 3 种功率级版本 A 级版本 - LTPoE++ 35W 至 90W B 级版本 - PoE+ 25.5W C 级版本 - PoE 13W •采用 52 引线 7mm x 8mm (LTC4270) 和 24 引线 4mm x 4mm (LTC4271) QFN 封装 |
