49.9-500kΩ薄膜模压双列直插式表面贴装ORN系列电阻(Vishay)

发布时间:2011-4-30 09:42    发布者:eechina
关键词: ORN , 电阻
Vishay公司扩大了ORN系列薄膜模压双列直插式表面贴装电阻网络的阻值范围。增强后的器件可提供49.9Ω~500kΩ范围内的13种标准阻值,使设计者在相同的标准窄体SOIC鸥翼型封装内可使用阻值更高或更低的电阻。

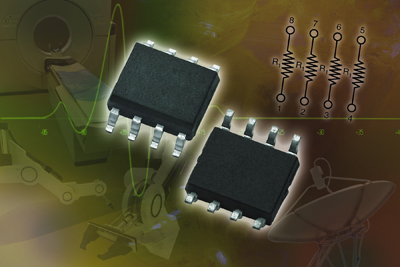

ORN系列中的器件具有比分立芯片更高的精度,在一个3.99mm x 4.93mm的8管脚表面贴装的网络内装入了4个相互隔离的电阻。器件具有±0.01%的比例容差,在2000小时和+70℃条件下的比例稳定率特性(ΔR)为±0.015%,以及±5PPM/℃的严格TCR跟踪。

ORN系列的管脚间距为1.27mm,最大封装高度为1.73mm,针对精密分压器、差分放大器增益控制、测试电路、信号调理,以及工业、过程控制、医疗仪器和成像设备中的数据转换器应用进行了优化。器件采用坚固耐用的模压外壳结构,内部没有焊锡(JEDEC MS-012变体AA封装)。

ORN电阻网络在+70℃下每个电阻的功率等级为100mW,具有小于-30dB的极低噪声和小于0.1ppm/V的电压系数,可在-55℃~+125℃的温度范围内工作。器件提供无铅或含铅接头,符合RoHS指令2002/95/EC及IEC 61249-2-21的无卤素规定。

ORN系列现可提供样品,并已实现量产,大宗订货的供货周期为八周。
