TWR－WIFI－G1011MI：802.11b Wi－Fi解决方案
发布时间：2011-4-28 17:56
发布者：1046235000
关键词：
TWR－WIFI－G1011MI , Wi－Fi
Freescale 公司的GS1011是一款高度集成的，超低功耗无线单晶片，它包含：一个无线802.11，媒体访问控制器（MAC），基带处理器，片上闪存，SRAM和一个应用处理器，全部在单一封装内。该GS1011支持全方位802.11b（11Mbps）数据速率，具有更高带宽应用，高数据吞吐量，可扩展性，同时还具有超低的功耗，其电池寿命年可达数年。GS1011引脚和封装与GS1010兼容，可以为当前的设计进行无缝的硬件升级。除了它的嵌入式软件堆栈以外，它还具有高度的可扩展性、可靠性、易于管理、并具有安全的无线链接等特点。它采用了广泛应用的IEEE 802.11标准基础结构，以满足无线传感器网络的，不断增长的需求。该解决方案是智能能源、楼宇自动化工业和商业自动化、和冷库监控应用的理想选择。此外，该解决方案还提供，位置感知功能，这使得它很适合应用于跟踪资产的位置和状态以及物流供应链。

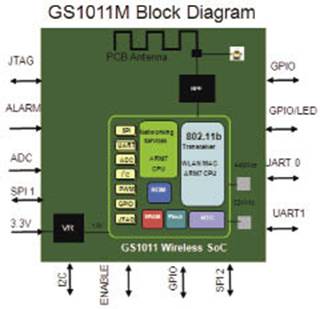

图1 GS1011方框图
图2 TWR-WIFI-G1011MI方框图
图3 TWR-WIFI-G1011MI方框图 GS1011的主要特性 •高度集成的无线SoC与无线802.11，MAC和基带，集成PA，处理器，实时时钟，SRAM和闪存 - 减少了单独的器件，降低了系统成本和设计的复杂性 - 超小外形，减少电路板空间占用 •支持IEEE 802.11 •降低了客户网络实施和管理的总成本（TCO） - 无缝集成了现有的802.11b / g的基 础结构，并具有802.11的安全性，可管理性，易用性，以及服务质量 - 支持更高带宽应用，全802.11b数据速率（最高11 Mbps） • 802.11i/WPA2认证，AES硬件加密 -传感器网络的企业级安全性和可靠性 •电源管理 - 优化电池供电，具有较低的功耗，长达数年的电池寿命 •位置感知 - 使用户能够跟踪和监控资产 •多个I / O：SPI，UART，PWM, I2C, ADC, GPIO - 提供灵活方便的系统集成设计 •固件，设备驱动，参考应用SW，API和SDK - 减少客户软件开发时间，能够更快地应用到市场中 •无缝硬件升级到目前的设计 - 引脚和封装GS1010兼容，便于进 行最新的更换
图4 SX1231应用电路图 GS1011的应用 •医疗保健 •智能能源 •工业控制与监测 •商业/楼宇自动化 •消费产品 TWR-WIFI-G1011MI的主要特性 GainSpan Wi-Fi Tower Module (TWR-WIFI-G1011MI)是一种低成本的，评估演示开发板。 • 802.11b兼容，标准802.11 b/g/n接入点的速率最高为11 Mbps •支持基础结构或Adhoc模式 • UART和SPI接口 • SPI Slave Mode 最高为3 MHz • UART最高为921.6 kbps波特率 •完整的Wi-Fi栈，包括：WPS、可选网络堆栈和服务 • 802.11i安全性 • WEP，WPA，WPA2–PSK企业 •嵌入式Web服务器的配置 •认证的射频模块：FCC/IC, ETSI, RoHS，符合日本的监管标准 更多详情，敬请浏览： http://solution.eccn.com/solution_2011010511144961.htm |
