MC1013构成的工作频率为10~100MHz的分频器

发布时间:2011-4-28 10:12    发布者:电路图分享
关键词: MC1013 , 分频器

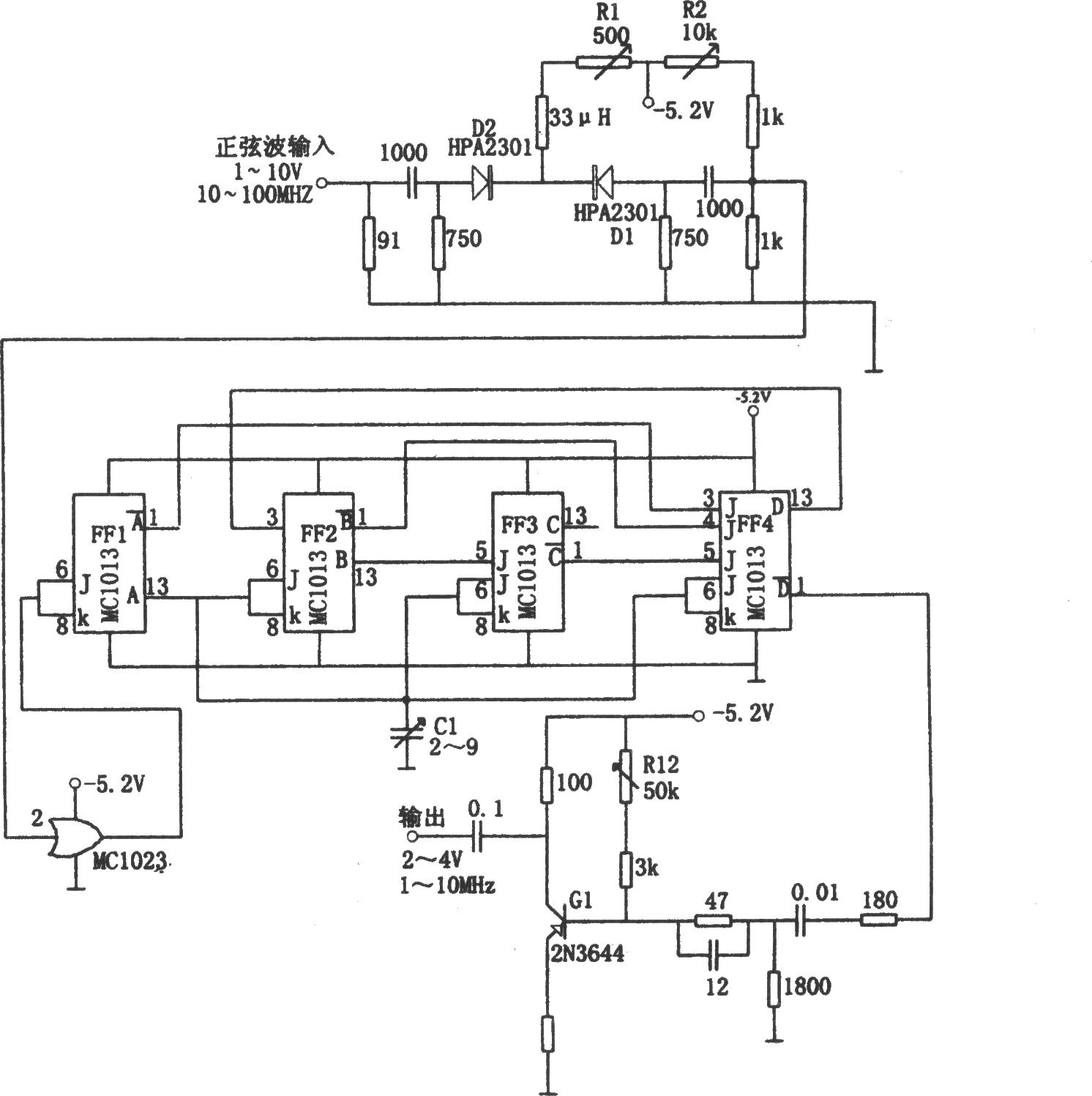

如图所示为工作频率为10~100MHz的分频电路。该电路的工作频率可以高达100MHz,热载流二极管限幅器(D1和D2)可以将高达10V的信号无损失地传输到门电路MC1023。可变电阻R1是控制D1和D2的偏置点。使D1的阳极电压为-3.2V。限幅器的输出信号经高速脉冲驱动器MC1023整形后,输入120MHz的J-K触发器FF1进行2分频。

FF1的输出再进入除5电路(FF2、FF3和FF4),FF4的输出推动晶体管Q1产生一个振幅为2~4V、频率为1~10MHz的方波输出。调节电容C1可以保证电路适合于9MHz的等幅输入。
