S8424构成的分频系数可变的分频器

发布时间:2011-4-28 10:11    发布者:电路图分享
关键词: S8424 , 分频器 , 分频系数

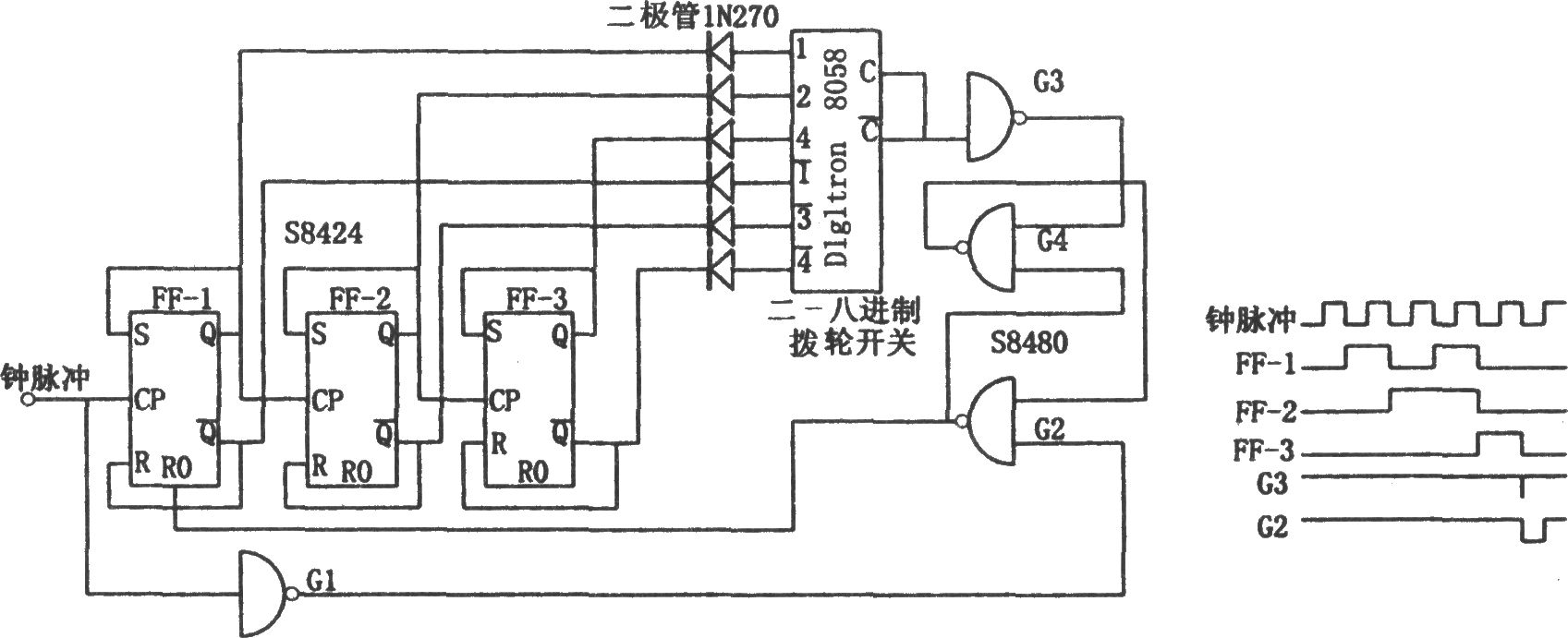

如图所示为分频系数可变的分频电路。该分频器由R-S触发器、门电路和二-八进制拨盘开关组成,可以进行1~8分频。图中的8058是二-八进制拨盘开关,S8424是两组RS T触发器.S8480是4×2输入与非门。二-八进制拨盘开关用来确定分频器的分频系数,以保证触发器复位。如果采用二-十进制拨盘开关,另外再加一个触发器和两个二极管。则可构成分频系数为1~10的分频器。
