由TTL十进制计数器构成的分频器
发布时间：2011-4-28 10:09
发布者：电路图分享

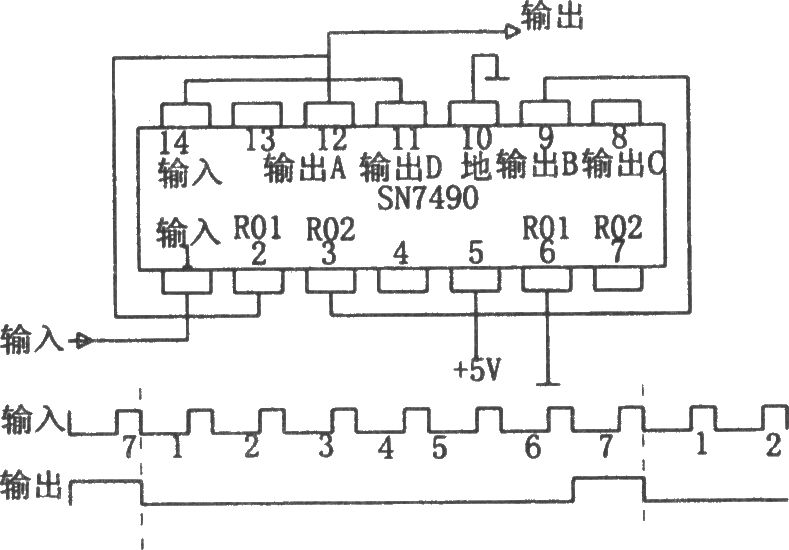

 如图所示为由TTL十进制计数器构成的分频电路。在许多情况下。需要对脉冲序列进行N(N为整数)分频。例如，数字钟需要进行60分频，得到重复频率为1Hz的脉冲输出；又如，时标发生器需对晶体振荡器的输出频率进行分频。如果分频系数N≤10，则只需用一块TTL二-十进制计数器SN7490即可实现。通常的TTL电路中的分频是用二进制计数器，使每N个输入脉冲输出一个脉冲。当第N个脉冲输入时，计数器复位，计数器的最高有效位作为输出。因此每N个输入脉冲计数器输出只能有一种状态的变化(即高电平变到低电平或低电平变到高电平)。如果要求输出是一个脉冲，则必须再加一级单稳态多谐振荡器。 利用一个十进制计数器SN7490做成的分频器，分频系数可以是2～10之间的任何整数，主要根据复位输入端(2脚和3脚)与哪个输出端相连接来确定。如图所示连接方法是7分频。 |
