集成最大值为10ppm/°C精确基准的16位ADC(LTC)

2009年12月07日 19:12    嵌入式公社
关键词: ADC , LTC , 基准 , 最大值

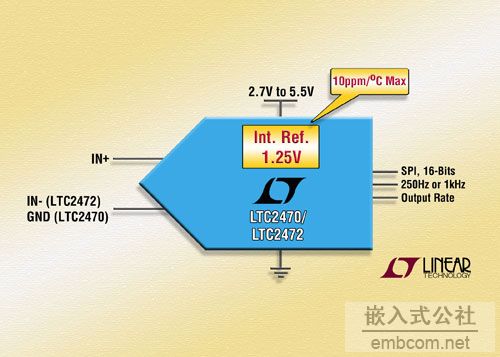

凌力尔特公司 (Linear Technology Corporation) 推出一对 16 位增量累加 ADC LTC2470 和 LTC2472,这两款器件在纤巧的 3mm x 3mm DFN 和 12 引线 MSOP 封装中集成了一个高准确度基准。这些器件集成的 1.25V 基准提供 2ppm/°C 的漂移性能和 0.1% 的初始准确度,适用于在空间受限应用中进行准确测量。两款 ADC 都提供有保证的 16 位无漏码分辨率和可选的 250sps 或 1ksps 输出速率。LTC2470 和 LTC2472 非常适合于系统和环境监视以及需要高输出速率的数据采集系统。

这些 ADC 在单一 2.7V 至 5.5V 的电源范围内工作,为通过 SPI 串行接口测量单端 (LTC2470) 或差分 (LTC2472) 传感器而设计。LTC2470 用其内部 1.25V 基准,可以测量一个 0V 至 1.25V 的单端输入,而 LTC2472 能够测量高达 ±1.25V 的差分输入。
通用型 LTC2470/LTC2472 实现了超卓的 16 位 DC 性能,包括了在 250sps 时的 2LSB (典型值) 积分非线性误差、3uVRMS 的转换噪声和 0.25% 的增益误差 (最大值)。一个内部振荡器免除了增设外部组件来执行转换操作的需要。

LTC2470/LTC2472 在转换时吸取 3.5mA 电源电流。每次转换之后,ADC 进入打盹模式,从而将电源电流降至不到 1.5mA (最大值)。通过将转换器置于休眠模式,电源电流还可以进一步降低至不到 2uA (最大值)。LTC2470/LTC2472 还含有一个专有的输入采样网络,该网络将动态输入电流降至少于 50nA,从而可实现多种外部输入保护和滤波器电路

LTC2470 和 LTC2472 每个都采用小型 12 引脚 3mm x 3mm DFN 和 MSOP 封装。这两款器件的商用和工业温度级版本已开始供货。以 1,000 片为单位批量购买,每片 LTC2470 和 LTC2472 的价格均为 1.70 美元。





性能概要:LTC2470/LTC2472
•    16 位分辨率,无漏码
•    内部基准 (最大值为 10ppm/°C)
•    单端 (LTC2470) 或差分 (LTC2472)
•    可选的 250sps/1ksps输出速率
•    1mV 偏移误差
•    0.01% 增益误差
•    对于多工应用可在单个转换周期内实现稳定
•    具自动停机的单周期工作
      3.5mA (典型值) 电源电流
      2uA (最大值) 休眠电流
•    内部振荡器 ―― 无需外部组件
•    SPI 接口
•    小型 12 引线 3mm x 3mm DFN 和 MSOP 封装
