低频文氏电桥正弦波振荡器(MC1456、μA741)

发布时间:2011-4-22 10:42    发布者:circuit_share
关键词: MC1456 , μA741 , 文氏电桥 , 振荡器 , 正弦波

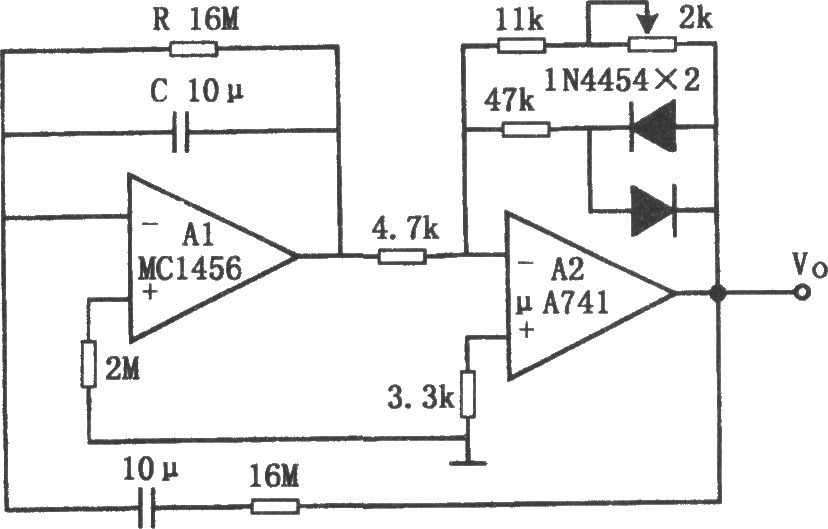

如图所示为低频文氏电桥正弦波振荡电路。该电路利用二极管的指数特性来稳定0.001Hz正弦波发生器的振幅,这样不会引进较大的时间常数,因为二极管能够迅速地改变它们的等效动态电阻。这种稳定电路类似于限幅器。与二极管串联的47kΩ电阻是用来降低二极管的限幅作用,并且可以防止电路失真。在一般的文氏电桥振荡器中,由于运算放大器的有限输入阻抗的影响,并联RC回路中的电阻R的阻值不能用得太大,所以振荡频率不可能太低。本电路用了两个运放,RC回路连接在运放A1的反相输入端和输出端之间,这样可提高运算放大器的输入阻抗,因此可以采用大阻值的R。采用这种接法可以不用场效应管输入型的运算放大器。
