无线电发射报警器中的晶振稳频的调频电路

发布时间:2011-4-20 11:41    发布者:电路图分享
关键词: 报警器 , 调频电路 , 晶振稳频 , 无线电发射

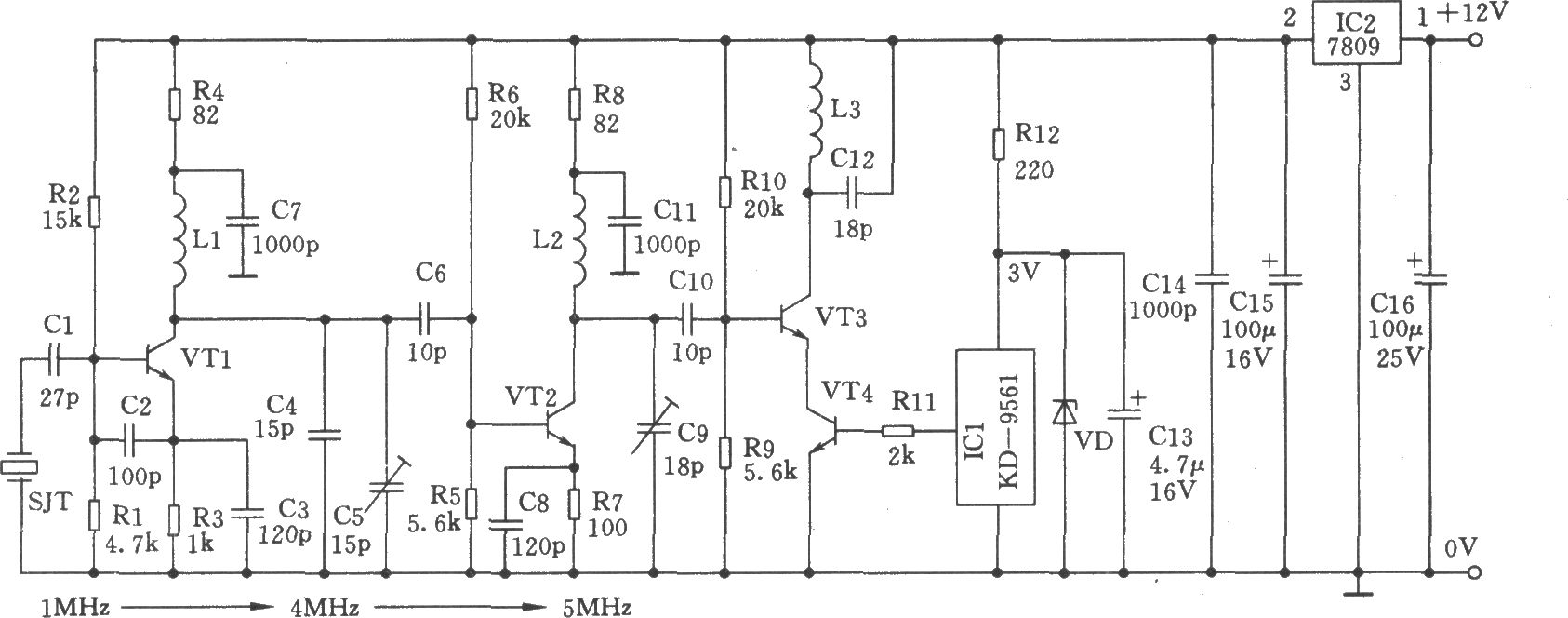

如图所示为晶振稳频的调频电路,主要用于无线电发射报警器中。由于该电路简单、性能稳定,体积小,成本低,是一种性价优越的电路。


性能指标:


(1)工作频率85~120MHz;


(2)输出功率为5~200mW(可调);


(3)发射距离50~1000m;


(4)工作电压9VDC;


(5)工作电流50~60mA。


元件的选取与制作:


晶体三极管VTl、VT2选用3DGl30C、β≥50,VT3用L413K功放管,VT4为8050、β≥80。稳压二极管VD用3V、0.5W稳压管。ICl为KD-9561模拟软包装音响集成电路。线圈Ll~L3均需自制,用Φ1.2mm高强度漆包线在事5mm膜具上分别紧绕6T,5T,4T。圈后脱胎成空心线圈。所有高频回路振荡电容,宜采用高频陶瓷或涤纶电容器。其余阻容元件无特殊要求。天线TX用1/4λ塑胶多股导线代用。天线长度应取3.125÷4=0.78m(多股塑胶导线)。或用电视机拉杆天线代用。电池采用两块容量较大的6V电池串联成12V使用。
