60V 电池充电控制器和电源管理器LTC4000（凌力尔特）
发布时间：2011-4-19 15:57
发布者：嵌入式公社
关键词：
电源管理
|

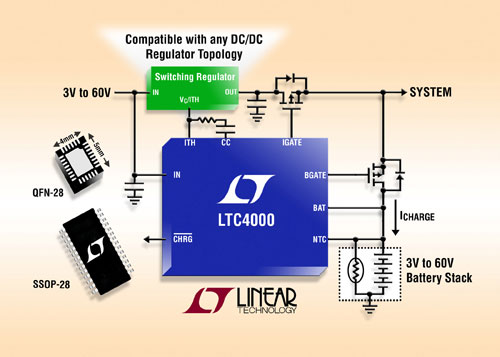

凌力尔特公司 (Linear Technology Corporation) 推出一款高电压控制器和电源管理器 LTC4000，它实际上可将任何外部补偿的 DC/DC 电源转换为一个全功能的电池充电器。LTC4000 能够驱动常用的 DC/DC 转换器拓扑结构，包括降压、升压、降压-升压、SEPIC 和反激式。该器件提供了精准的输入和充电电流调节，并可在一个 3V 至 60V 的宽输入和输出电压范围内运作，因而与多种不同的输入电压电源、电池组和电池化学组成相兼容。其典型应用包括高功率电池充电器系统、高性能便携式仪器、电池后备系统、配备电池的工业设备、以及笔记本电脑 / 小型笔记本电脑。 LTC4000 采用了一种智能 PowerPathTM 拓扑结构，当输入功率有限时，该拓扑结构将优先向系统负载供电。LTC4000 通过控制外部 PFET 来提供低损耗反向电流保护、电池的高效充电和放电、以及“即时接通”操作，以确保在插入时可立即获得系统功率，即使所采用的是一个失效或深度放电的电池也不例外。外部检测电阻器和精准检测功能以高效率启用准确的电流，从而使得 LTC4000 能够与功率范围从 mW 到 kW 的转换器一起使用。 LTC4000 的全功能控制器可对多种电池化学组成进行充电，包括锂离子电池 / 锂聚合物电池 / 磷酸铁锂电池、密封铅酸电池 (SLA) 和镍电池等。另外，该器件还可通过其 FLT 和 CHRG 引脚来提供充电状态指示。电池充电器的其他特点包括：±0.2% 可编程浮置电压、可选的定时器或 C/x电流充电终止方式、采用 NTC 热敏电阻实现适宜温度充电、自动再充电、用于深度放电电池的 C/10 涓流充电、以及失效电池检测功能。 LTC4000 采用扁平 (高度仅 0.75mm) 28 引脚 4mm x 5mm QFN 封装和 28 引脚 SSOP 封装。该器件的保证工作温度范围为 -40°C 至 125°C。千片批购价为每片 3.95 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC4000。
性能概要：LTC4000 • 当与一个 DC/DC 转换器 (降压、降压-升压、升压、SEPIC 和反激式) 搭配使用时可实现一款完整的高性能电池充电器 • 宽的输入和输出电压范围：3V 至 60V • 输入理想二极管用于低损耗反向隔离和负载均分 • 输出理想二极管用于低损耗的 PowerPath 控制以及与电池的负载均分 • 可在采用严重放电电池的情况下实现“即时接通”运作 • 可编程输入和充电电流：±1% 准确度 • 准确的可编程浮置电压：±0.2% (在室温条件下) 和 ±1% (在整个温度范围内) • 可编程 C/x 或基于定时器的充电终止方式 • 用于适宜温度充电的 NTC 输入 • 28 引脚 4mm x 5mm QFN 封装或 SSOP 封装 |
