TI推出支持片上呼吸阻抗测量的全面集成型模拟前端
发布时间：2011-4-19 14:14
发布者：嵌入式公社
|

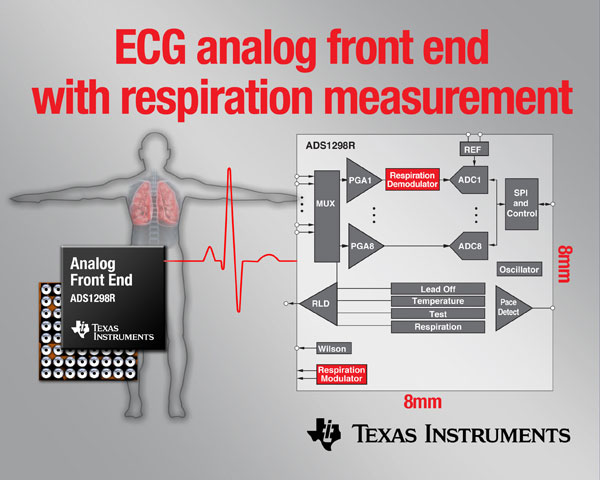

德州仪器 (TI) 基于其屡获殊荣的 ADS1298 产品系列，宣布推出业界首批支持片上呼吸阻抗测量的全面集成型模拟前端 (AFE)。这些已全面投产的 24 位 AFE集成了 40 多个分立组件，既可简化便携式心电图 (ECG) 设备中呼吸检测功能的实现，又可将组件数量锐减97%。该产品功耗极低，比分立式方案低95%。此款AFE提供 8 通道、6 通道以及 4 通道版本。如欲了解更多详情或订购样片，敬请访问：www.ti.com.cn/ads1298r-pr。 主要特性与优势 • 提供 20 毫欧分辨率的呼吸阻抗，可在 ECG 异常情况为病患呼吸实现准确监控与关联； • 集成 44 个分立组件，可将板级空间缩小97%。除全面集成型呼吸阻抗功能与用户可选相位调节之外，ADS1298R 器件还包含 8 个模数转换器 (ADC)、8 个可编程增益放大器 (PGA)、8 个有源滤波器以及速度检测接口、导联脱落检测、参考电压与右腿驱动 (RLD) 等； • 单位通道功耗仅为 750 uW，比分立式方案低95%；提供多个断电配置，可延长便携式病患监护设备的电池使用寿命； • 典型 4 uVpp 输入参考噪声优于国际电工委员会 (the International Electrotechnical Commission) 的 IEC60601-2-27/51 标准，可为便携式及高通道密度 ECG 设备实现极高的准确性； • 不足 0.15 mW/MHz 的 TMS320C5515 超低功耗 DSP 与业界领先低功耗 ADS1298R相得益彰，可进一步延长电池使用寿命。 工具与支持 ADS1298R 配备有一款评估平台。该 ADS1298R 性能演示套件 (ADS1298RECGFE-PDK) 包含简单易用的评估软件、内建分析工具（含示波器、FFT 以及直方图显示）、灵活的输入配置以及外部可选参考电路，其可在简单测试文件中导出用于后置处理的数据。 此外还提供用于检验电路板信号完整性需求的 IBIS 模型。 供货情况与封装 采用 8 毫米 x 8 毫米 BGA 封装的 ADS1298R 器件现已开始供货。 ADS1298 ECG/EEG AFE 系列 2010 年，ADS1298 以其创新型设计荣获 《电子设计技术》、《电子产品》以及 EN-Genius 授予的“年度荣誉产品”称号。与分立式方案相比，ADS1298 系列不但可将组件数量与功耗锐降 97%，同时还可支持呼吸、ECG 及心率监控以及非侵入式血压与病患体温监控等高级功能。
除 ADS1298R、ADS1296R 以及 ADS1294R 之外，ADS1298 系列还包含以下产品（目前均已开始供货）： • 适用于高性能便携式 ECG/ EEG（脑电图）设备的 24 位 AFE：8 通道 ADS1298、6 通道 ADS1296 以及 4 通道 ADS1294； • 适用于低成本便携式 ECG 设备的 16 位 AFE：8 通道 ADS1198、6 通道 ADS1196 以及 4 通道 ADS1194。 通过以下链接查阅有关 TI 模拟前端与医疗产品系列的更多详情： • 订购 ADS1298R 样片与 EVM：www.ti.com.cn/ads1298r-pr； • 通过 TI E2E™ 社区的高精度模拟数据转换器论坛咨询问题，并帮助解决技术难题：http://e2e.ti.com/cn/forums/default.aspx?GroupID=10； • 深入了解 TI 面向 ECG 应用的信号链、电源管理以及嵌入式处理解决方案：http://focus.ti.com.cn/cn/docs/solution/folders/print/464.html； • 进一步了解 TI 针对病患监护与其它医疗应用提供的产品：http://focus.ti.com.cn/cn/docs/solution/folders/print/410.html。 |
