Pico-projector是指微型投影仪、掌上投影机以及迷你投影仪。目前投影技术日新月异，随着LCOS RGB三色投影光机和解码技术的日渐成熟，把传统投影机精巧化、便携化、微小化、娱乐化、实用化，使投影技术更加贴近生活与娱乐。Pico- projector，作为投影产业的一个分支，其意义对于投影产业是非常巨大的。 现如今，我们已经看到手持投影在单机消费电子上的许多应用，各家投影厂商也随之重磅出击，应该说Pico-projector时代已经来临，相信随着将来的内嵌式Pico-projector产品的越来越多面世，Pico-projector的将来一定更加光明，投影产业也将成为继液晶产业后显示领域的一个新热点！

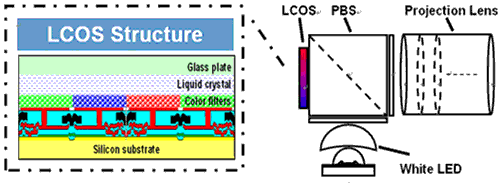

LCOS架构图 品佳集团推出的Pico-projector解决方案，采用SAC的代理的HIMAX(立景光电)HX7033光机、Realtek RTD2660解码、Microchip PIC16F72xFamily用于触控、Docking、Power Manage。 成功案例图
相信已经用很多文章介绍光机与解码的部分，而我们今天将于大家分享的是，触控、Docking与电源（低功耗、锂电池充电）部分。 一、mTouch触控 电容式触摸感应技术颠覆了传统意义上的按键控制，只要轻轻碰触，就可以实现对按键、量化调节、方向等功能的控制。解决了传统的机械按键具有易磨损、安装复杂、受温度湿度影响变化较大等缺点，具有完全不怕磨损、防水保护、不受温度、湿度影响、造价低廉等优点。 Projector轻触按键图

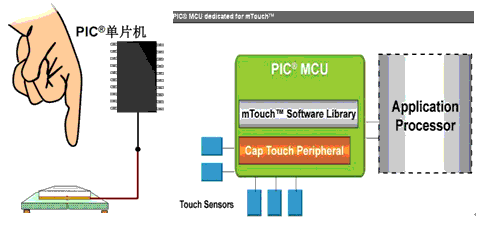

Microchip电容式触摸按键硬件电路设计简单，应用PIC12、PIC16、PIC24、PIC32系列MCU内置模块来实现触摸按键功能，基本无外围器件,总体设计简单、成本低、稳定性高。 触摸图
Microchip电容式触摸按键中低档MCU选型列表：

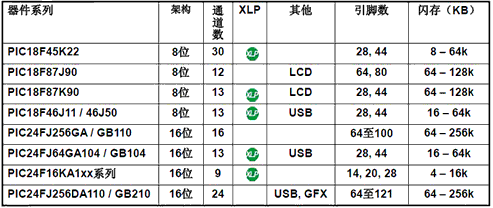

Microchip 电容式触摸按键高档MCU选型列表：

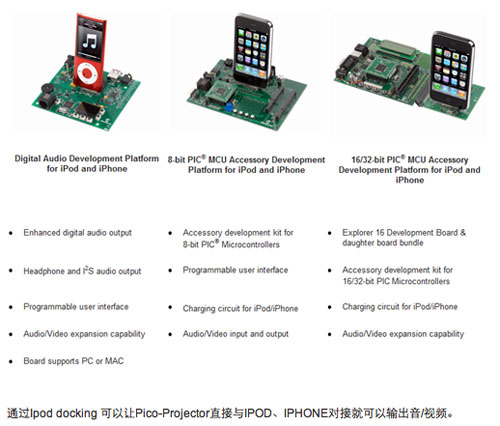

二、Made For Ipod(Ipod Docking) Microchip提供了一个开发平台，可以通过MCU操控IPOD、IPHONE或通过IPOD操控MCU，控制输出音、视频。这个开发平台包含Microchip软件库（不断更新中）、硬件Demo Board针对8bit、16bit与32bit微控制器。 Ipod Docking图
Docking 架构图
MCU选型表：

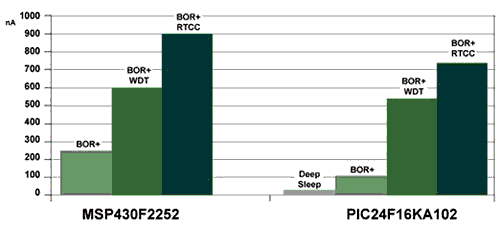

三、电源（低功耗、锂电池充电） 对于便携式设备来讲，电池工作的时间是无疑是非常重要的，采用Microchip XLP的产品可以将待机功耗降到最低。下图是我们与竞争者的待机功耗对比： 低功耗对比图

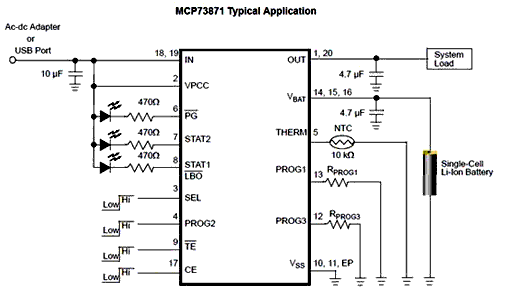

Pico-Projector内置2800ma的锂电池，采用Microchip MCP73871具有系统负载均衡功能的分立式锂离子电池充电管理控制，其功能特点如下： ‧可选的输入电源USB 端口或AC-DC 墙式适配器，预设的高精度充电电压：- 4.10V、4.20V、4.35V 或4.40V - ±0.5% 稳压容差 ‧可进行热调节的恒流/ 恒压（Constant Current /Constant Voltage ， CC/CV）操作 ‧总输入电流的最大值控制在1.8A ‧可编程快速充电电流（采用电阻控制）范围：50 mA 至1A ‧电阻可编程充电终止设定点 ‧可选的USB 输入电流控制 绝对最大值：100 mA （低） / 500 mA （高） 充电电路图
