INA117构成的4种典型的电流-电压变换电路
发布时间:2011-4-18 11:08 发布者:
circuit_share
关键词:
INA117
,
变换电路

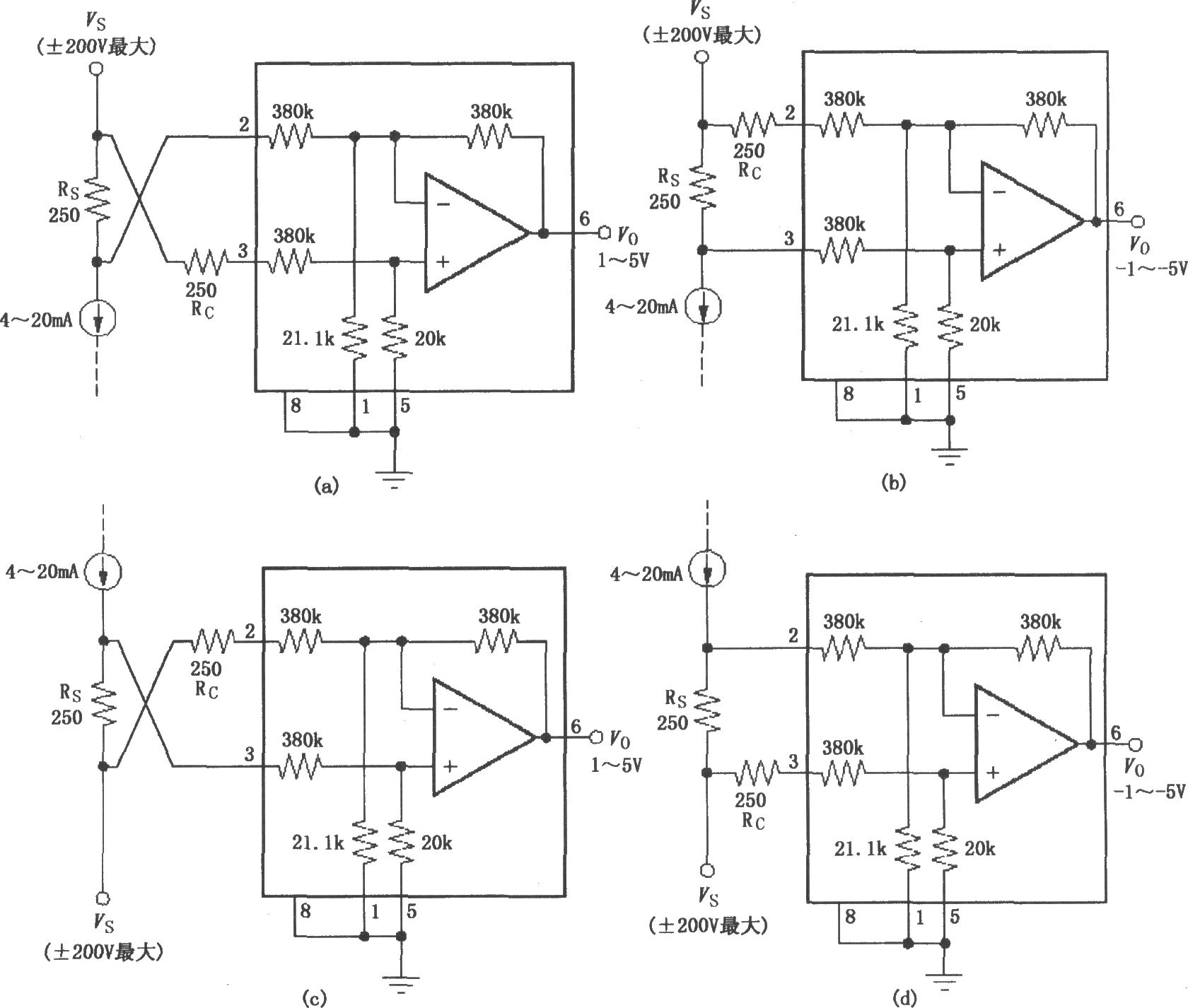

如图所示为4种典型的
电流
-
电压
变换
电路
,其共同点是:都采用串联25Ω
电阻
取样,将4~20mA电流转换为1~5V电压,经过INA117放大后输出,若Rs低于200Ω则Rc可不用。不同点是:INA117的2脚与3脚接25Ω电阻的上端还是下端,造成输出电压是从 1~ 5V还是-1V~-5V。
