INA128/129的信号和电源的基本连接电路
发布时间:2011-4-18 11:02 发布者:
circuit_share
关键词:
INA128
,
基本连接电路

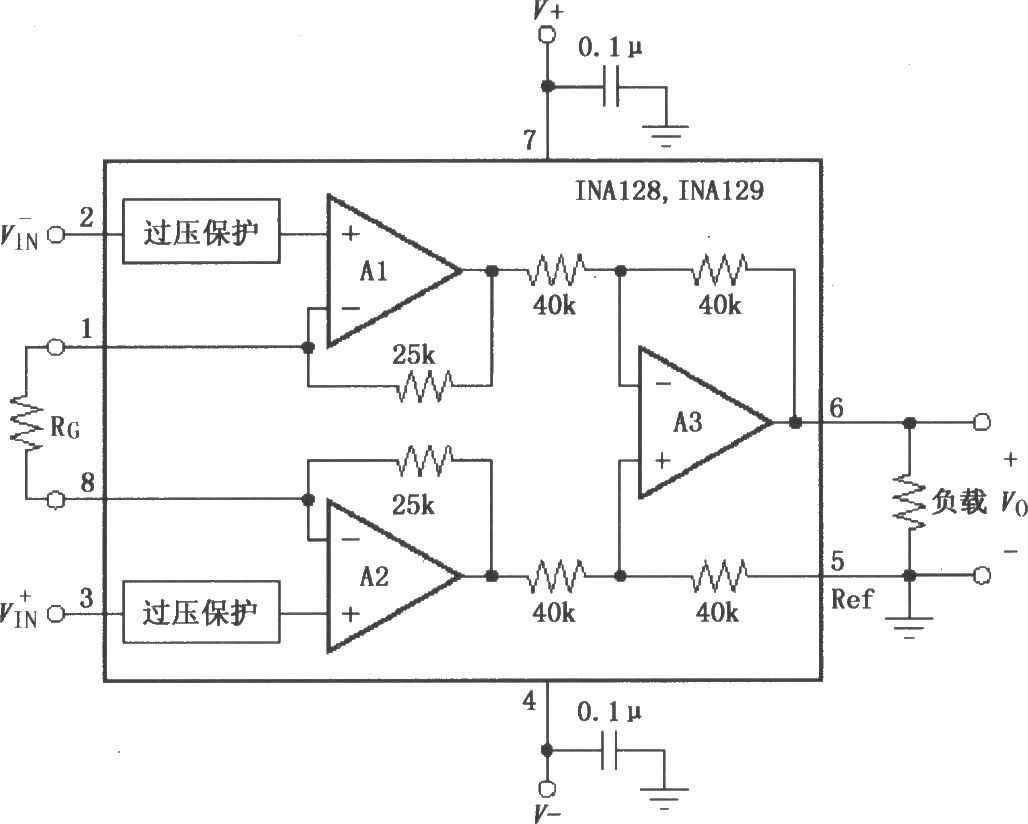

如图所示为1NA128/129的信号和电源的基本连接
电路
。输出
电压
是以输出Ref端标准地为基准的,如有8Ω串联
电阻

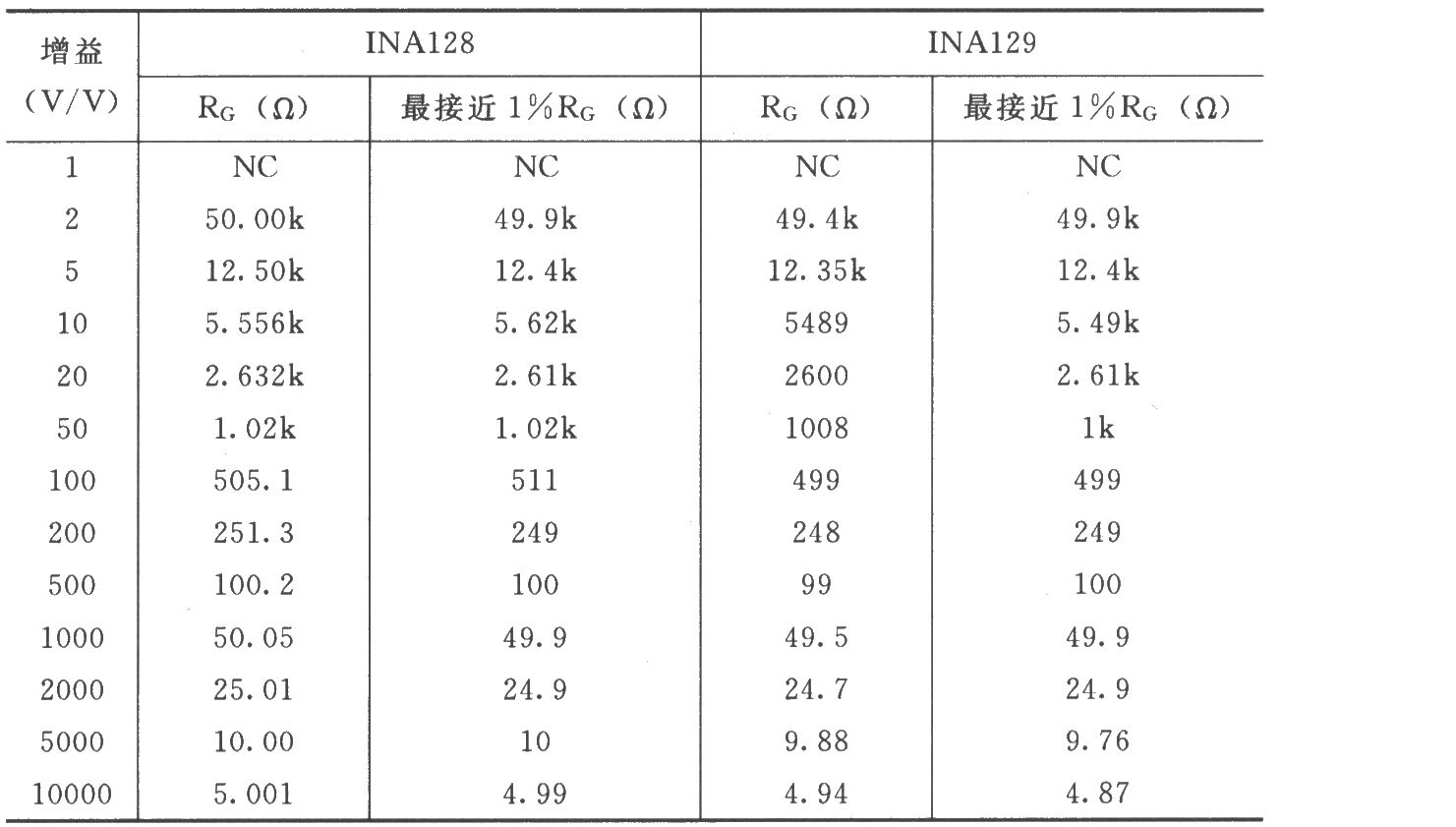

,则共模抑制比将下降约80dB(G=1)。增益与RG的选择见下表。增益G=1 50kΩ/RG(INA128)或=1 49.4kΩ/RG(INA129)。50kΩ(或49.4kΩ)是INA128/129内部A1、A2的反馈电阻之和。
