4127对数放大器

发布时间：2011-4-18 10:47 发布者：circuit_share

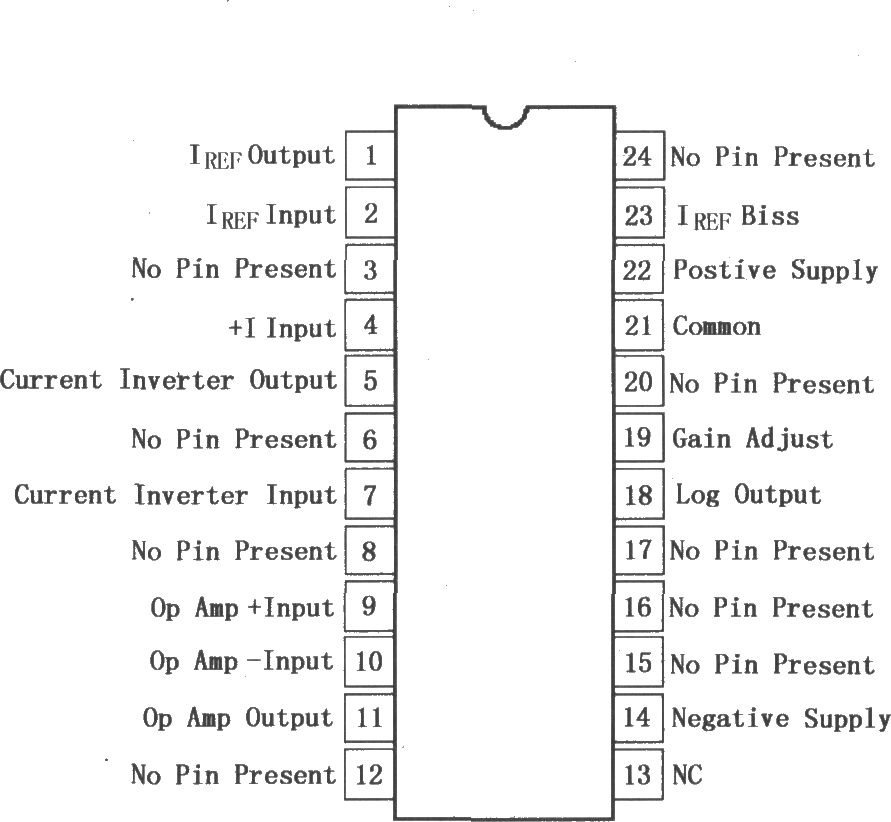

4127是第一个混合对数放大器，采用双倍宽度DIP陶瓷封装，它可以接受来自电流源或电压源的任一极性信号。4127是用于对数变换的专用集成电路芯片，具有精确的输入电流6十进制和输入电压4十进制功能。另外，一个电流反相器和一个内部精密基准使得4127的引脚可编程，完成对数、对数比率和反对数放大器的功能。为了进一步增加其多功能性和降低使用者系统成本，4127内部同时封装了一个运算放大器，可用作缓冲器、滤波器或增益元件。4127初始精度(符合Log)为0．5％和1．0％，可以工作在环境温度-10～ 70℃范围内。4127的多功能性和高性能使之有着许多用途，如信号压缩、传感器线性化、光电器的缓冲，以及在医疗设备、分析仪器和过程控制仪器的制造中。4127的引脚排列如图所示(4、5脚在内部连接)。
