讨论硬件框图(第1版本:09年12月4日更新) [复制链接]

阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 01:26:03 |显示全部楼层
关键词: 框图 , 讨论 , 硬件
欢迎随时更新:

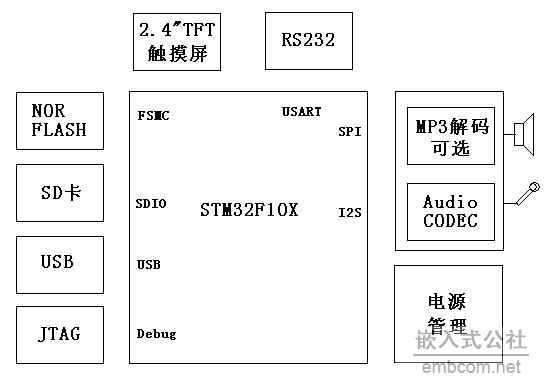

STM32 DIY硬件框图.JPG

目前需要确定的方案:


12.4" TFT触摸屏选型,官方和英倍特DEMO提供的型号 AM240320L8TNQW-00H,内部应该是ILI9320是通过FSMC控制的。不知道该屏目前的价格等,是否还有其它更合适的屏。


2NOR Flash是否有必要,阿南所能想到的是中文字库应该需要256K Flash。其实用处还没有想到。


3SRAM是否还需要扩展,STM32自带的64KByte是否已经足够。


4JTAG、串口不在板上,应该单独做一个调试小板,包括RS232接口,JTAG座等


5》是否还需要增加几个LED和按键。


6MP3硬件解码是否确定为VS1003


7MP3软解是否直接从PWM出,再接AMP放大。还是要接IIS接口的CODEC。要不要接小喇叭,还是只要耳机插孔。


8》电源充电方案哪种比较合适,锂电还是普通充电电池

9》STM32选型:http://www.stmicroelectronics.com.cn/mcu/inchtml-pages-stm32.htm

9》。。。。。

老郭 (离线)
积分
873449
帖子
5419
发表于 2009-12-3 01:36:17 |显示全部楼层
坐个沙发,哈哈
思路越来越清晰了
terrysun (离线)
积分
39655
帖子
644
发表于 2009-12-3 08:25:08 |显示全部楼层
不错!
用nand flash更好,现在4G的已经很便宜了,不用插卡也可以用。
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 08:55:39 |显示全部楼层
4G的要大容量MLC,ST32应该不行。SLC的应该没问题
jorsa (离线)
积分
10
帖子
10
发表于 2009-12-3 11:02:50 |显示全部楼层
4G的要大容量MLC,ST32应该不行。SLC的应该没问题
阿南 发表于 2009-12-3 08:55


mlc需要8bit ecc, st32带nand flash controller么?ecc能力怎样
slc的ecc要求就低了,不过成本高些
jorsa (离线)
积分
10
帖子
10
发表于 2009-12-3 11:03:21 |显示全部楼层
欢迎随时更新:
5338
阿南 发表于 2009-12-3 01:26


为什么要nor呢?不是有内嵌的flash么?
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 11:55:55 |显示全部楼层
考虑到需要一些字库等,内部Flash可能不够
宇宙飞船 (离线)
积分
35643
帖子
692
发表于 2009-12-3 13:43:06 |显示全部楼层
为了随身带,在PCB设计时应考虑把RS232的模块独立设计,然后用插针连到主板上,调试完毕后可以把此模块拿掉。否则搞到象开发学习板那样大的PCB就没啥意思了。
人生得意须尽欢,莫使金樽空对月,
天生我材必有用,千金散尽还复来。
lg05128018 (离线)
积分
652
帖子
14
发表于 2009-12-3 13:50:27 |显示全部楼层
同意只留个232接口,
因为大家估计90%是有232调试工具的,
所以留个TXD,RXD,GND接口就可以了。
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 14:35:33 |显示全部楼层
恩,有理
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 14:37:09 |显示全部楼层
那就去掉232,把232接口和JTAG(20pin的大座子)单独拉出一个调试板
ZigBee笔记 (离线)
积分
1088
帖子
96
发表于 2009-12-3 15:59:07 |显示全部楼层
支持支持!
yaobb1981 (离线)
积分
3185
帖子
42
发表于 2009-12-3 17:02:43 |显示全部楼层
要选个漂亮点的外壳,弄好了可以炫一下,要不就一个裸机太难看了。
阿南 (离线)
积分
224556
帖子
940
发表于 2009-12-3 17:50:31 |显示全部楼层
外壳可就不好搞了。裸漏更加体现个现soso。外壳再亮也不会人家产品专门外壳亮
lelee007 (离线)
积分
29397
帖子
2683
发表于 2009-12-3 19:45:45 |显示全部楼层
232留调试接口就OK了,不然转换芯片和头都很占地方

建议不要搞MP3、4、复读机那样的外壳,太俗气了

可以整个有机玻璃的支架,那才炫,再用GPIO加几个彩色LED,我靠,炫翻了,哄mm专用!!!
lelee007 (离线)
积分
29397
帖子
2683
发表于 2009-12-3 19:48:54 |显示全部楼层
到时候量大的话,作有机玻璃支架也不会太贵,不过应该比壳子要贵一点
匿名  发表于 2009-12-4 13:15:14
外壳还是等PCB好了再说吧,
如果有现成比较合适的壳子就好了

宇宙飞船 (离线)
积分
35643
帖子
692
发表于 2009-12-4 13:54:06 |显示全部楼层
若真是要用到中文字库,外扩NORFLASH 还不如扩RAM, 字库可以储存在SD卡中,可以在初始化时读入内存中去。
人生得意须尽欢,莫使金樽空对月,
天生我材必有用,千金散尽还复来。
宇宙飞船 (离线)
积分
35643
帖子
692
发表于 2009-12-4 13:58:03 |显示全部楼层
或者于脆开一段几K的缓冲区,把要显示的字库点阵读入BUFFER中,就不用外扩RAM了。
人生得意须尽欢,莫使金樽空对月,
天生我材必有用,千金散尽还复来。
terrysun (离线)
积分
39655
帖子
644
发表于 2009-12-4 14:10:55 |显示全部楼层
256k库的字体很小,好像是16X16点阵的,看起来比较费力。
