具有0.73V、0.76V正向压降和15A、25A的电流等级的桥式整流器(Vishay)

发布时间:2011-4-13 10:28    发布者:嵌入式公社
关键词: 整流

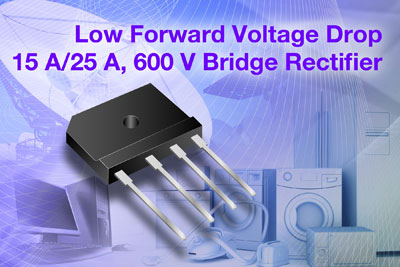

Vishay推出采用GSIB-5S封装的新款单相直排桥式整流器--- LVB1560和LVB2560。整流器的VF比前一代产品更低,在+125℃下只有0.73V,并可承受高正向浪涌电流


LVB1560的电流等级为15A,在7.5A电流时的正向电压降低至0.73V,LVB2560的电流等级为25A,在12.5A电流时的正向电压降只有0.76V。器件的低VF能够降低功率损耗,从而提高电源效率并节能。

今天发布的桥式整流器具有最高600V的峰值反向电压等级。器件采用氧化物平面芯片结构,外壳绝缘强度高达2500VRMS。

在用于桌面PC、服务器、电信系统、家用电器和白色家电应用的开关电源中,LVB1560和LVB2560是初级侧AC-DC全波整流的绝佳选择。

整流器可采用per JESD 22-B106规定的+275℃、10秒钟浸锡加工,确保在波峰焊或手工焊中的高可靠性。器件符合RoHS指令2002/95/EC和WEEE 2002/96/EC,符合IEC 61249-2-21的无卤素规定。

器件规格表:
  型号


  LVB1560

  LVB2560

  IF

  15 A


  25 A


  VRRM

  600  V

  600  V

  IFSM

  400 A


  550 A


  IR

  < 10 µA @ 600 V, + 25 °C

  < 10 µA @ 600 V, + 25 °C

  VF @ IF, TA

  0.73  V @ 7.5 A, + 125 °C

  0.76  V @ 12.5 A, + 125 °C

  TJ max.

  +  150 °C

  +  150 °C


桥式整流器现可提供样品,将于2011年一季度实现量产,大宗订货的供货周期为八周。
