由MAX4106/4107构成的驱动电容性负载电路

发布时间:2011-4-11 10:09    发布者:circuit_share
关键词: MAX4106 , 负载电路

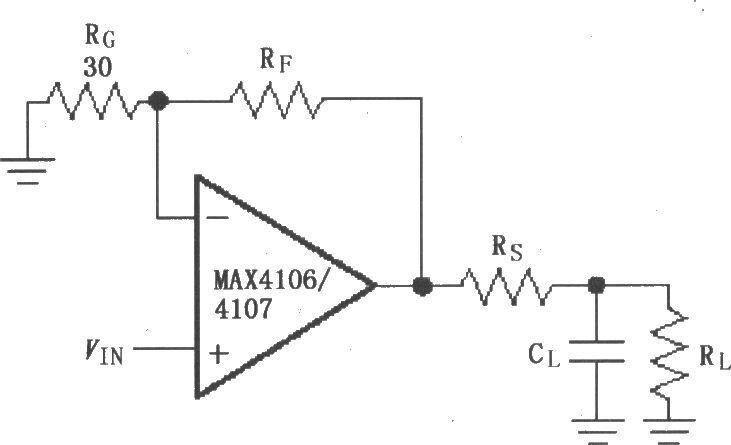

如图所示为由MAX4106/4107采用隔离电阻Rs构成的驱动电容性负载电路。MAX4106/4107具有良好的交流特性,但是它们不是设计用于驱动高电抗性负载的,如在高电抗性负载中使用会降低其相位容限,引起脉冲信号过冲振铃和振荡。该电路可消除可能引起的上述问题,在输出端与负载之间加的隔离电阻Rs,可用于抑制过冲振铃和振荡,Rs阻值为10~20Ω。当芯片为MAX4106,且RF为120Ω时,增益为5V/V;当芯片为MAX4107,且RF为270Ω时,增益为10V/V。
