PGA202失调电压校正电路

发布时间:2011-4-11 10:06    发布者:circuit_share
关键词: PGA202 , 失调电压 , 校正电路

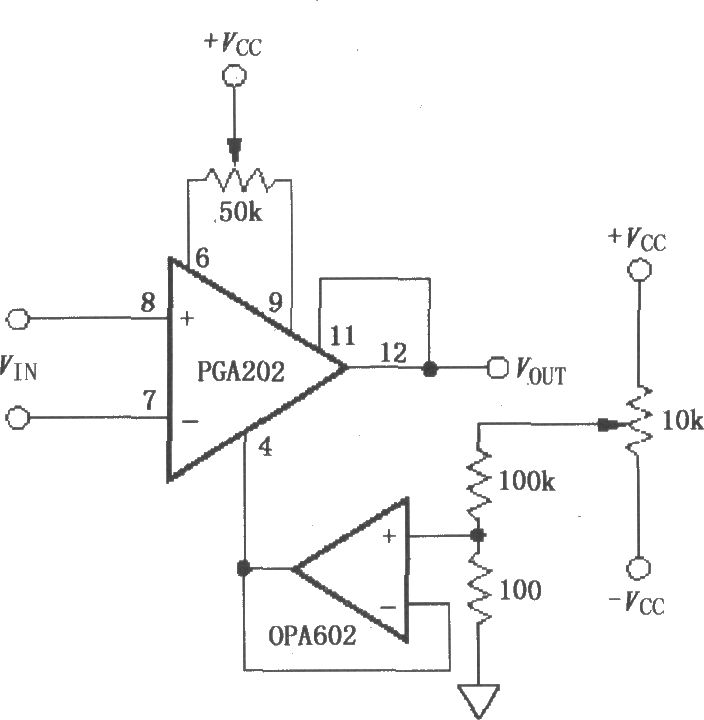

如图所示为PGA202的失调电压校正电路。PGA202的失调电压校正电路分别对输入失调电压和输出失调电压进行校正。由于PGA202有4种增益,在不同的增益时输入失调电压稍有不同,50kΩ电位器用于校正输入失调电压;输出失调电压采用10kΩ电位器校正。由运放OPA602组成电压跟随器,低阻输出到4脚。调整方法:在输出端12脚接一个电压表,短接PGA202的7、8脚使VIN=0,分别反复调节50kΩ和10kΩ电位器,使输出端电压表指示为零即可。
