在 -40～+150°C 节温范围内工作的无RSENSE的60V升压型控制器LTC3872H（凌力尔特）
发布时间：2011-4-8 15:24
发布者：嵌入式公社
关键词：
升压型
|

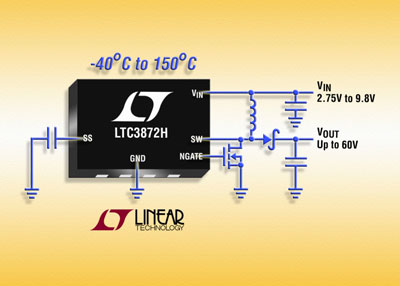

凌力尔特公司 (Linear Technology Corporation) 推出 LTC3872 的 H 级版本，该器件是一款占板面积很小的 550kHz 固定频率升压型 DC/DC 控制器，规定在 -40°C 至 150°C 的节温范围内工作。LTC3872 接受 2.5V 至 9.8V 的输入电压范围，可产生高达 60V 的输出电压，而无需检测电阻器。如果使用检测电阻器，那么输出电压仅受外部组件限制。LTC3872 能驱动大型 N 沟道 MOSFET，可产生大的峰值输出电流。当用 5V 偏置电压供电时，该开关电压可上升至高达 60V，从而非常适用于汽车、重型设备和工业控制应用。 LTC3872 的电流模式架构提供逐周期限流和卓越的瞬态响应。轻负载时的脉冲跳跃工作模式将静态电流降至 250uA，这有助延长电池供电型应用在备用模式时的运行时间。其他特点包括内部软启动、可调电流限制、精准欠压闭锁、以及在 -40°C 至 150°C 的整个工作温度范围内严格的 ±1.6% 基准电压准确度。 LTC3872H 采用耐热增强型 2mm x 3mm DFN-8 封装和 8 引线 ThinSOTTM 封装。千片批购价为每片 2.35 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC3872。
性能概要：LTC3872H • VOUT 高达 60V 而无需检测电阻器 • VIN 范围：2.75V 至 9.8V • 以 550kHz 的恒定频率工作 • 可调电流限制 • 轻负载时以脉冲跳跃模式工作 • 内部软启动和可选外部软启动 • ±1.6% 的基准电压准确度 • 电流模式控制 • 耐热增强型 2mm x 3mm DFN-8 和 ThinSOT 封装 |
