TI 15/25 A 降压转换器以业界最小的封装实现最高的功率密度与效率

发布时间:2011-4-8 09:52    发布者:嵌入式公社
关键词: DC-DC , 降压转换
德州仪器 (TI) 推出集成FET 的业界最小型、最高效率的降压转换器,可为电信、网络以及其它应用提供高达 25 A 的电流。如欲了解产品详情,敬请访问:www.ti.com.cn/tps56221-pr

25 A、14 V 的TPS56221 集成NexFET MOSFET且简单易用,与 SWIFT 开关转换器同步,可在12 V 输入至 1.3 V 输出的高负载条件下,同时实现超过 200W/in3的功率密度以及超过 90% 的效率,从而可在 500 kHz 开关频率下提供高达 25 A 的持续输出电流。最新 TPS56121 15 A、14 V 同步开关转换器与其它同类产品相比,不但可在 5 V 输入至 1.2 V 输出下将效率提高 3%,而且还可将开关速度提高 2 倍。


TI 电源管理业务部高级副总裁 Sami Kiriaki 指出:“板装电源通常有很多电路,因而需要更高的功率密度与电源效率,尤其是那些在更强电流下工作的系统。这两款新产品既可将我们的 SWIFT 系列产品延伸至更强电流应用的领域,又可帮助我们的客户在功率密度、效率以及热管理方面有所突破,从而为终端设备实现更低的功耗和更高的可靠性。”

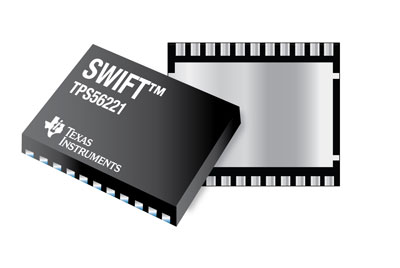

TPS56221 与 TPS56121 采用热增强型 5 毫米 x 6 毫米 QFN 封装,尺寸比其它分立式解决方案小 30% ,仅为 315 mm2。这两款器件是首批集成 TI NexFET 技术的产品,可提高热性能、保护功能、效率以及可靠性。它们不但提供 300kHz、500kHz 以及 1MHz 三种可选频率以实现更高的设计灵活性,而且还支持 4.5 V~14 V 的宽泛输入电压

TPS56221 与 TPS56121 的主要特性与优势:
•    强电流与高效率: 4.5 V~14 V 输入电压时,在 25 A 与15 A 峰值负载电流下,效率可超过 90%;
•    小尺寸与更高功率密度:总体解决方案尺寸仅为315 mm2,可将封装最大限度地缩小,同时实现超过 200 W/in3 的功率密度;

NexFET 功率块支持多相位 50 A、100 A 及更强电流

除 SWIFT 转换器的强电流性能之外,TI去年推出的 CSD86350Q5D NexFET 功率块还可在更强电流下实现高效率的多相位负载点设计。小巧的 5 毫米 x 6 毫米堆栈型 MOSFET 采用接地引线框架 SON 封装,支持高达 1.5 MHz 的频率,可降低热阻抗并简化布局。CSD86350Q5D在 25 A 电流下效率超过 90%,且还能与 TI 的 TPS40140 堆栈控制器相结合,在保持整个负载高效率的同时,支持多相位设计;其电流可扩展至 50 A、100 A 以及更高。

广泛的降压转换器产品系列

TI 可提供业界最广泛的降压转换器,其中包括集成FET 的 DC/DC 转换器、支持外部 MOSFET 的 TPS40K DC/DC 控制器以及全面集成型电源解决方案,如集成电感器的最新 TPS84620 等。

供货情况

TPS56221 与 TPS56121 采用22 引脚 5 毫米 x 6 毫米 QFN 封装,该封装有一个PowerPad™ 散热焊盘,易于焊接。样片与评估板将于 3 月底面市。

查阅有关 TI 电源产品与设计工具的更多信息:

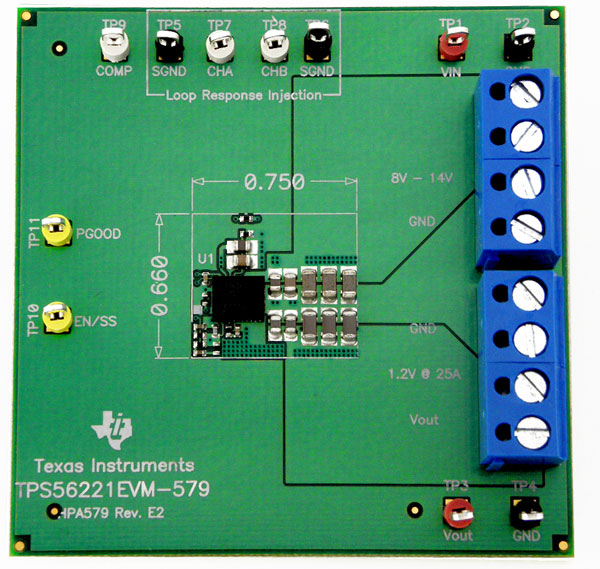

•    预定 TPS56221 与 TPS56121 的样片,订购 TPS56221EVM-579 或 TPS56121EVM-601 的评估板:www.ti.com.cn/tps56221-pr
•    NexFET 功率块 CSD86350Q5DEVM-604 评估板:www.ti.com.cn/csd86350q5devm-pr
•    Power Stage Designer 软件设计工具:www.ti.com.cn/powerstagedesigner-pr
•    SWIFT DC/DC 降压转换器产品系列:www.ti.com.cn/swift
•    NexFET 功率 MOSFET 产品系列:www.ti.com.cn/mosfet
