ISD1000A系列语音芯片的应用电路图

发布时间:2011-4-6 10:56    发布者:circuit_share
关键词: ISD1000A , 语音芯片
基本特点:

①语言录放电路ISD1000A系列按录放存储时间和采样速率的不同分为ISD1012A(12s、

10.6kbps)、ISD1016A(16s、8.0 kbps)、ISD1020A(20s、6.4 kbps)共三种。

②ISD1000系列语言电路实质是一个模拟数据采集系统,采用DTAS(直接模拟量存储)技术,录放的信息可以直接记录在芯片内部的EEPROM中,因而可以较好地保留语言模拟量中的有效成分,减少音质失真,提高录放质量,获得自然、逼真的音响还原效果。

③因片内有电可改EEPROM,所以可以随录、随放,任意改写或删除,不需专用的语言固化开发系统进行编程和烧录。重复录音次数为1万次以上,录放的信息可以保存10年以上,

断电后信息不会丢失。

④具有最多可存储160个信息段的能力。

⑤采用双列直插28脚和四方列直插28脚两种封装,单一 5V电源供电。

ISD1000A系列的引脚图:




ISD1000A系列引脚图

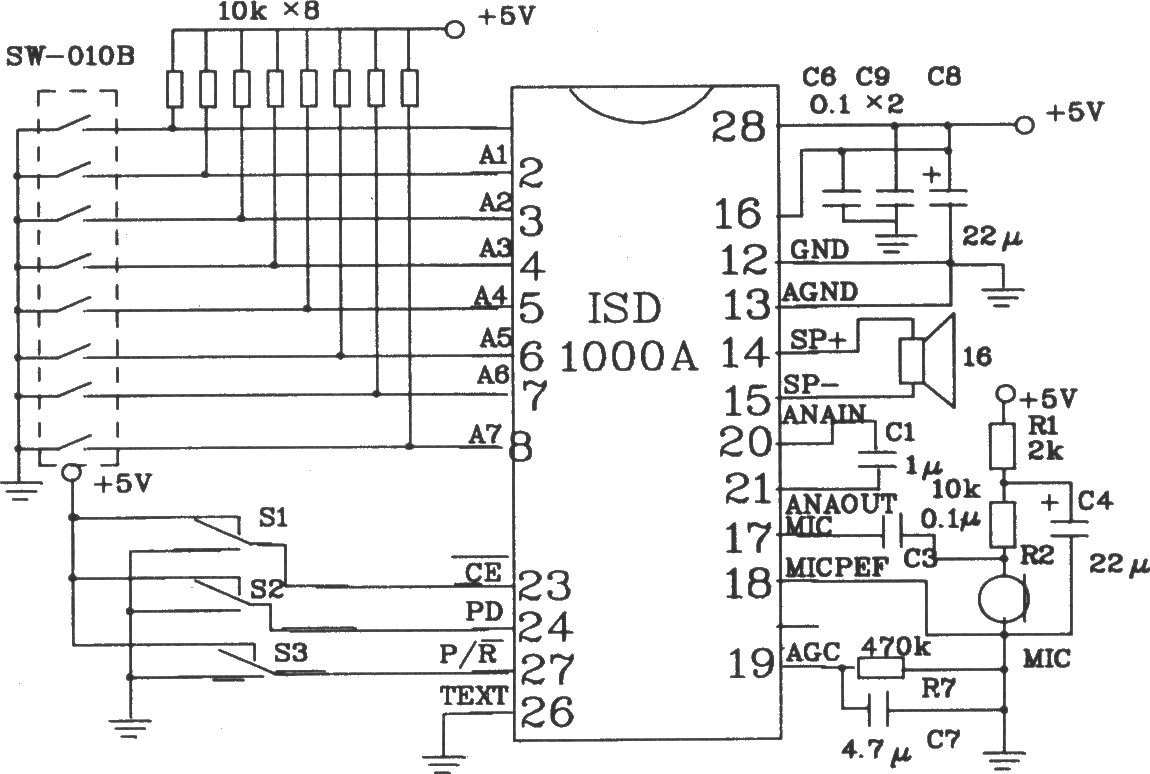

ISD1000A系列语音芯片的应用电路

S1、S2、S3分别为片选、状态控制、录放状态转换开关。
