由CD4011、CD4066组成的十六声音响发声电路

发布时间:2011-4-6 10:47    发布者:circuit_share
关键词: CD4011 , CD4066 , 发声电路 , 十六声 , 音响

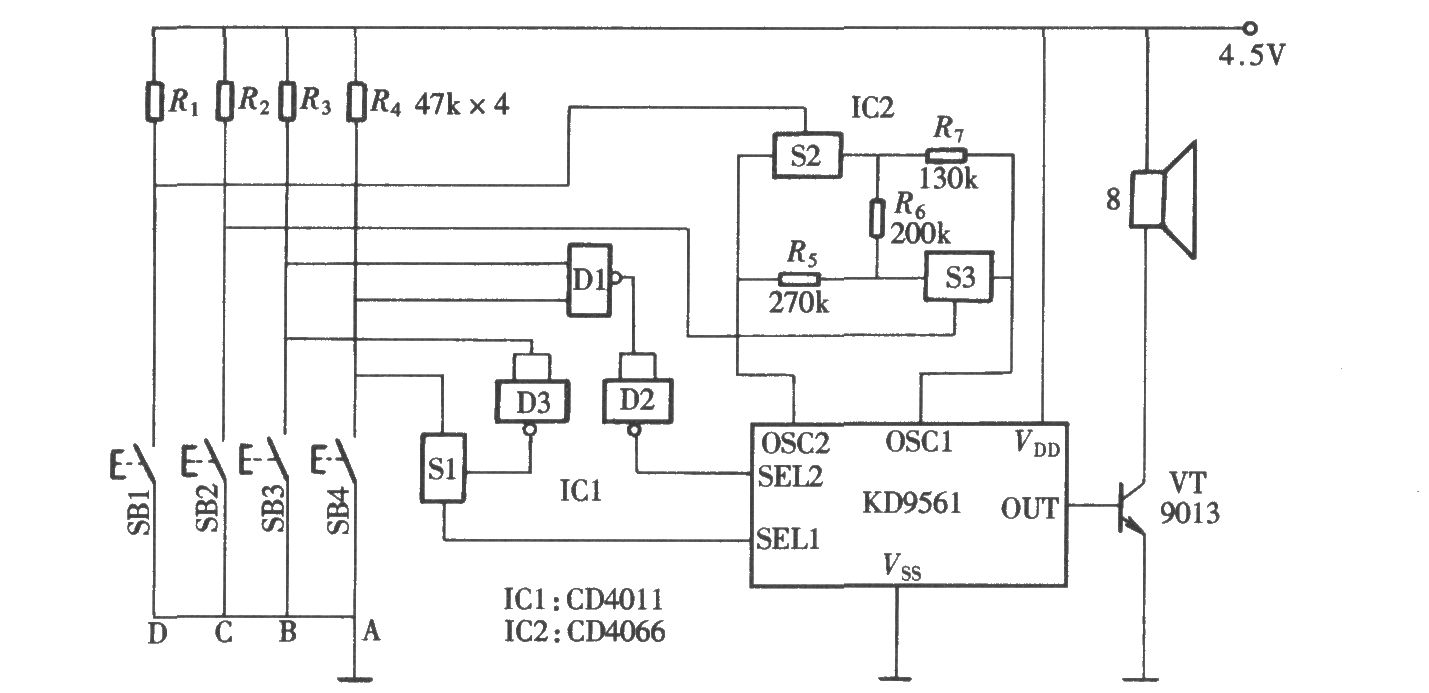

十六声音响发声电路采用另一只模拟发声电路KD9561组成。按照其电路内部的固化程序,KD9561内部包含了4种模拟声音响效果,即机枪声、警笛声、救护车声和消防车声。它有两个发声触发端SELl和SEL2,分别可用高、低电平或将其悬空来触发。该电路的特点:如果改变它的振荡电阻的阻值并对两个触发端采用不同的触发电平,通过组合变换,可组成能发出16种声响的发声电路,其电路组成如图所示。

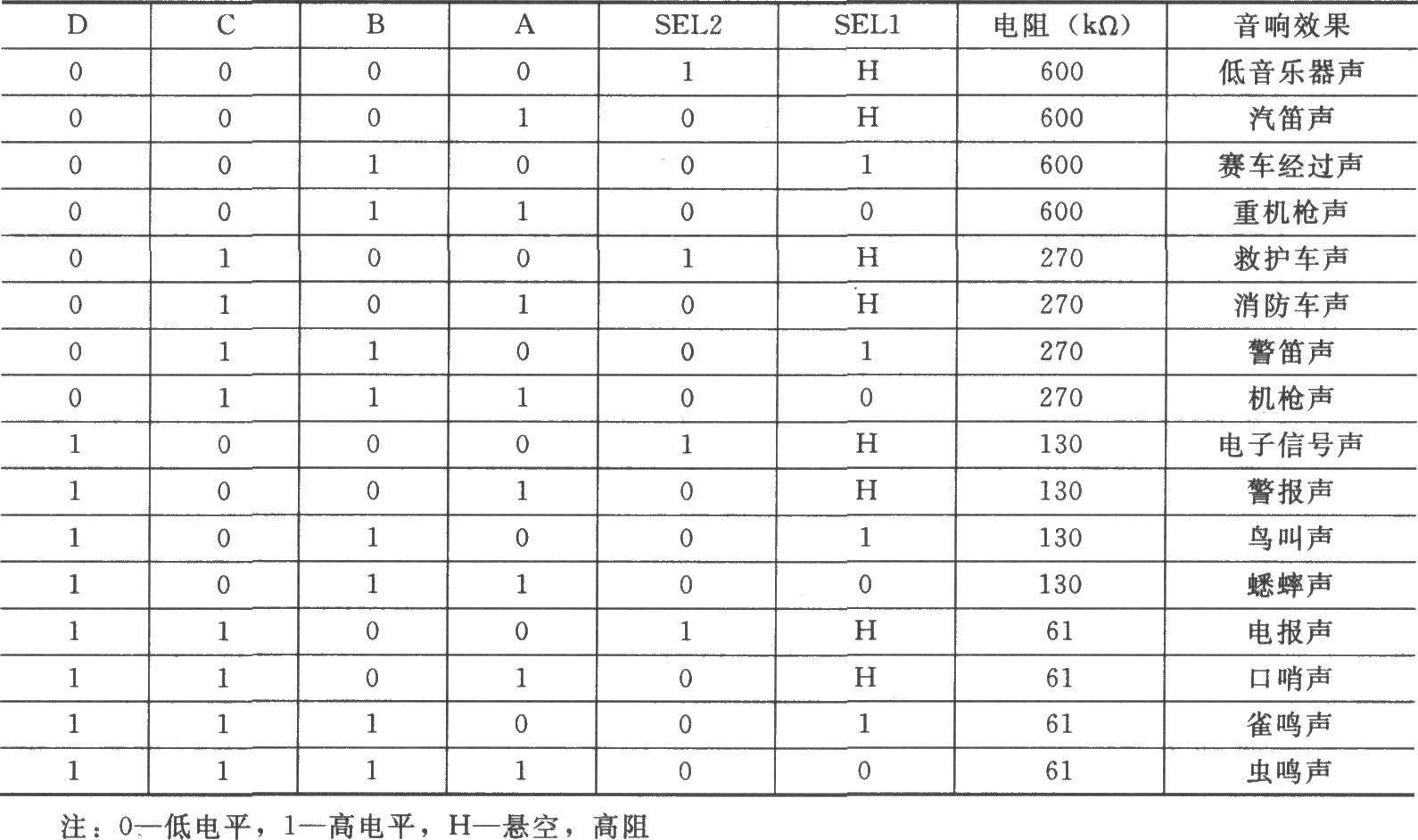

KD9561的16中声响表:
