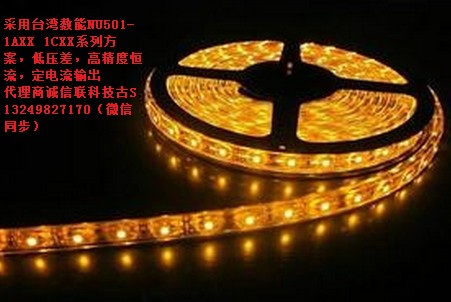

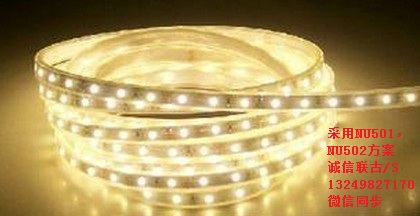

定电流LED灯条灯带PMW调光IC数能NU501-1A040 1A060
发布时间：2020-10-12 11:00
发布者：vmxnl
关键词：
PWM调光ICNU501 , 数能NU501-1A020
NU501 -1AXXX升级版规格书.pdf
(1.18 MB)

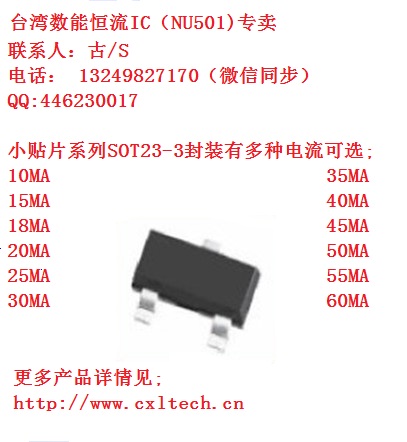

晶片特性 15 ~ 300mA 單通道定電流驅動器 VDD電源電壓範圍 1.6V ~ 15V，寬廣電源設計，支 援自我供電結構 支援 VDD腳位 PWM調光 固定電流設計，不需要外加電阻設定電流 低輸出端電壓降 0.4V ~ 0.8V (依輸出電流而定) 快速的電位爬升時間/電位下降時間 接腳皆有 8kV ESD 抗靜電能力 晶片間輸出電流差異±5% 電源及負載調變率±0.5%/V 125℃~160℃晶片溫度保護，電流隨溫度升高而 下降，無過溫閃爍現象 工作環境溫度 -40℃~85℃ 無鉛環保封裝 產品說明 NU501 是一簡單小功率的定電流元件，在各種 LED 照明產品的應用上非常容易使用。其具有絕佳的 負載與電源調變率和極小輸出電流誤差。NU501 系列 能使 LED 的電流非常穩定，在大面積的光源應用上, 即使電源及負載的變動範圍很大時，都能讓 LED 亮度 保持均勻一致，並增長 LED使用壽命。 NU501 擁有寬廣的工作電源範圍以及超低的電源 電流，使得 NU501 可在照明應用線路中輕易的取得 VDD 工作電壓，在這種架構下，NU501 不需另外提供電源 即能正常工作。 除支援寬廣電源範圍外，NU501 的 VDD 腳可以充 當輸出致能(OE)功能使用，其開快關慢特性有助於 dimming 應用時，消彌線路反電勢，增加可靠度，配合 數位 PWM 控制線路，可達到更精準的灰階電流控制 應用。 1Cxx 系列較 1Axx、1Bxx 系列特性擁有更小 的耗電與更快的啟動速度及 125°C ~160°C 晶片 接面溫度電流緩降保護功能，產品的可靠度更佳。 產品應用 一般 LED 照明 建築裝飾照明 廣告燈箱 LED 字燈, 燈條, 片燈 RGB 顯示器/指示燈/裝飾燈 LED 手電筒 車用光源 COB 恒流光源 封裝型式 SOT 23-3 SOT 89 深圳市诚信联科技古/S 13249827170(微信同步）
|
