300W高保真功率放大电路
发布时间:2011-3-30 10:43 发布者:
circuit_share
关键词:
高保真
,
功率放大电路
这种放大
电路

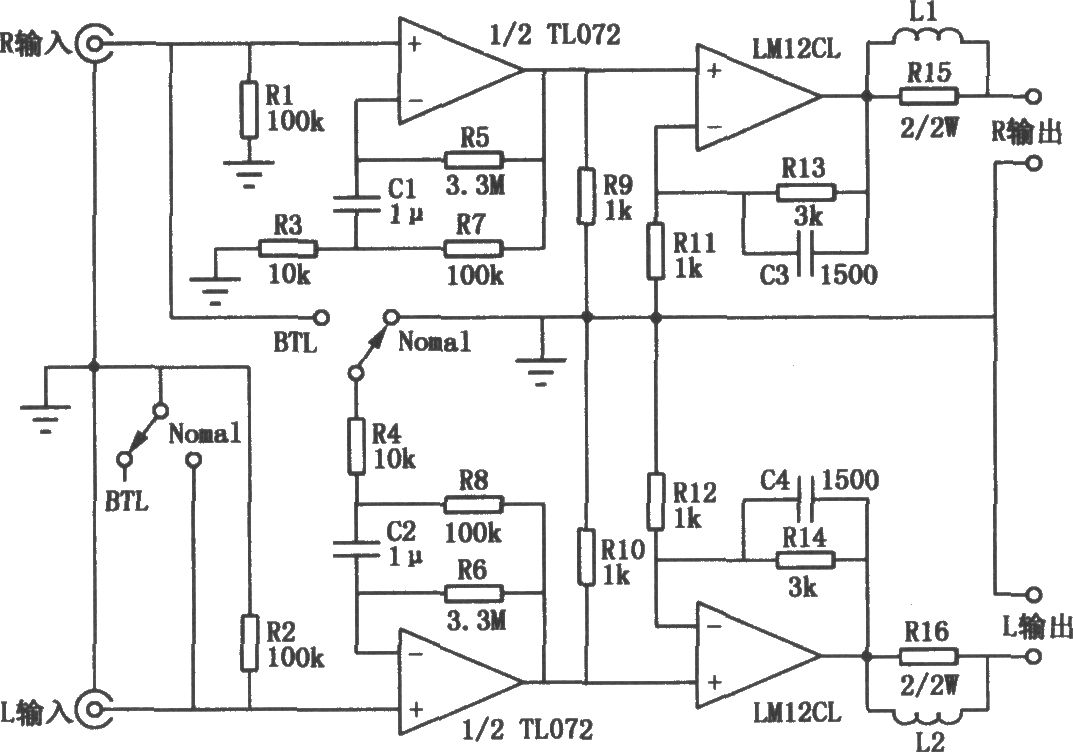

的输出功率在负载8Ω、BTL单声道时为300W;负载6Ω、立体声输出时为l00W 100W。电路使用了美国国家
半导体
公司的大功率
放大器
LM21CL。它采用普通的TO-3型金属封装(体积和一般的大功率
三极管
一样),额定输出功率150W,最大供电
电压
80V,最大输出
电流
10A,其电路如图所示。
