NU501-1A020定电流20ma线性恒流驱动IC灯条灯带专用芯片

发布时间:2020-9-25 10:17    发布者:NU501
关键词: NU501-1A020 , 线性恒流 , LED驱动IC
NU501 系列是一简单的定电流组件,在各种 LED 照明产品的应用上非常容易使用。其具有绝佳的负载与[color=rgb(68, 68, 68) !important]电源调变率和极小输出电流误差。NU501 系列能使 LED 的电流非常稳定,在大面积的光源上,即使电源及负载的变动范围很大时,都能让 LED 亮度保持均匀一致,并增长LED使用寿命。

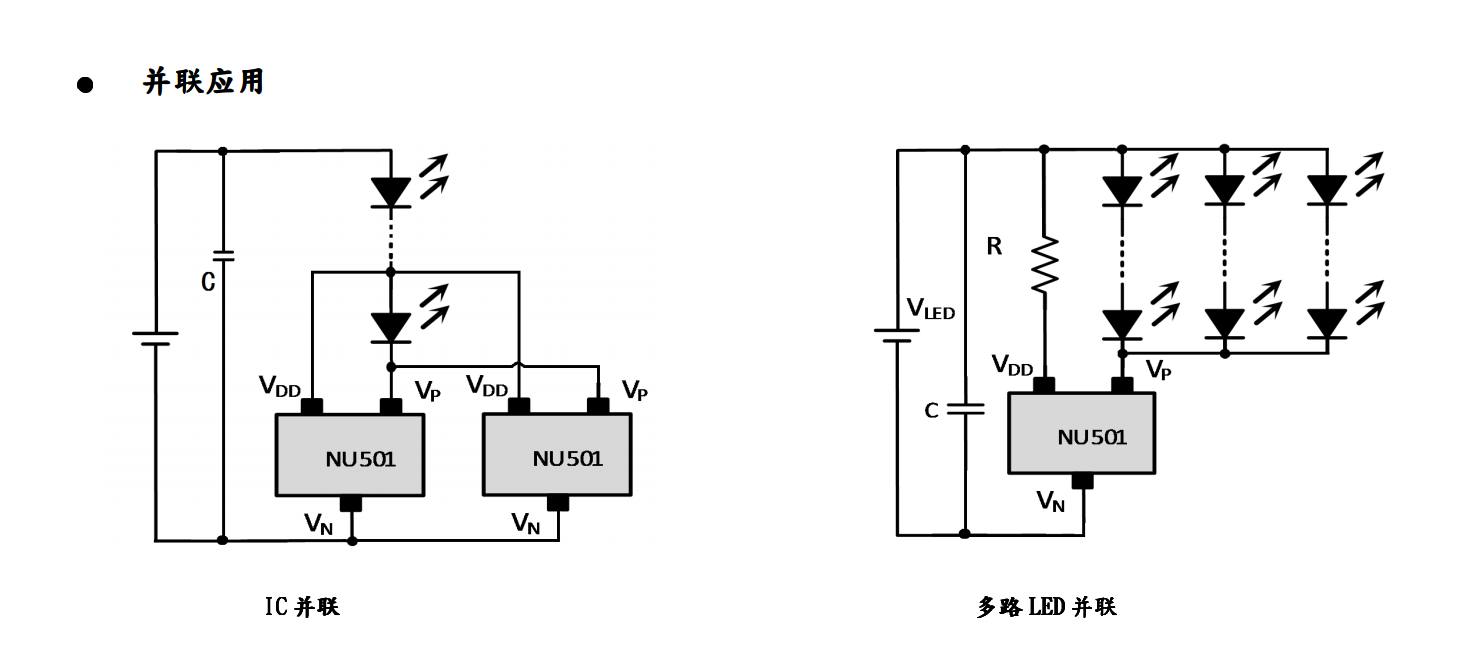

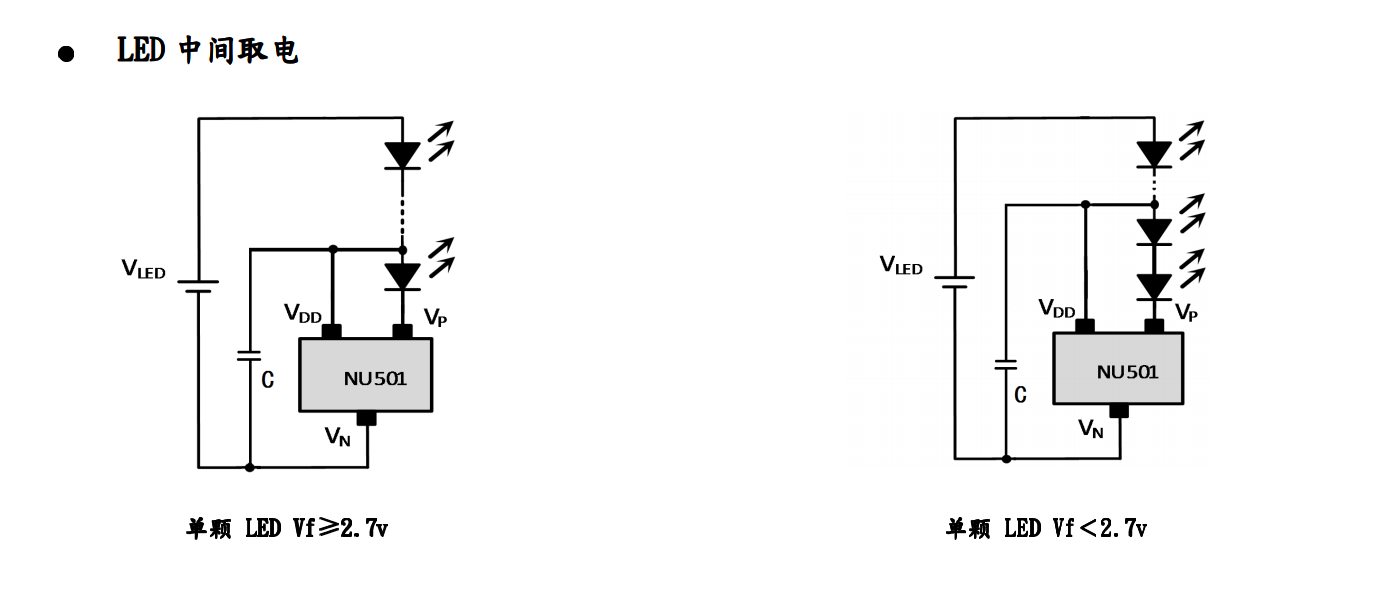

1598518670(1).jpg 1598518683(1).jpg 1598518713(1).jpg 1598518696(1).jpg
芯片特性
最简易之线性定电流组件
10mA~240mA 单通道,3 支封装脚位,定电流驱动器 、
固定电流设计,不需要外加电阻设定电流
宽电源电压范围 3V ~ 24V
±4% 电流精度
低输出端电压降
IPN = 20mA → *** ≒ 0.3V
IPN = 60mA → *** ≒ 0.35V
支持 3kHz PWM 调光
芯片接面工作温度 -40℃ ~ 125℃
电源及负载调变率 0.1%/V
线性过温保护
SOT23-3/SOT89 无铅环保封装
深圳市数能积体电路有限公司  何R  13549161062  QQ:854236200
本文地址:https://www.eechina.com/thread-604128-1-1.html     【打印本页】

本站部分文章为转载或网友发布,目的在于传递和分享信息,并不代表本网赞同其观点和对其真实性负责;文章版权归原作者及原出处所有,如涉及作品内容、版权和其它问题,我们将根据著作权人的要求,第一时间更正或删除。
NU501 发表于 2020-10-14 09:18:08
10mA~240mA 单通道,3 支封装脚位,定电流驱动器
NU501 发表于 2020-10-28 15:50:57
10mA~240mA 单通道,3 支封装脚位,定电流驱动器
NU501 发表于 2020-11-13 15:02:50
应用:
          深紫外UVC/UVA杀菌灯
           一般 LED 照明
            建筑装饰照明
            广告灯箱
            LED 字灯, 灯条, 片灯
            RGB 显示器/指示灯/装饰灯
            LED 手电筒
NU501 发表于 2021-1-7 14:45:46
应用:
          深紫外UVC/UVA杀菌灯
           一般 LED 照明
            建筑装饰照明
            广告灯箱
            LED 字灯, 灯条, 片灯
            RGB 显示器/指示灯/装饰灯
            LED 手电筒
NU501 发表于 2021-1-22 15:42:53
VDD 电源电压范围 3V ~ 24V,宽广电源设计,自 我供电架构,不需另外提供电源
NU501 发表于 2021-1-28 09:26:48
产品应用
一般 LED 照明
LCD 背光
商业照明
灯条、灯带
RGB 装饰灯
LED 手电筒
RGB 显示器/指示灯/装饰灯
NU501 发表于 2021-2-19 16:39:19
应用:
          深紫外UVC/UVA杀菌灯
           一般 LED 照明
            建筑装饰照明
            广告灯箱
            LED 字灯, 灯条, 片灯
            RGB 显示器/指示灯/装饰灯
            LED 手电筒
