5V升压80V、100V、150V、300V直流DC-DC高压电源模块

发布时间:2020-9-23 08:39    发布者:sanruidianzikej
关键词: 高压模块 , 高压电源模块
GRB系列21电压输入高电压稳压输出金属外壳屏蔽封装模块电源介绍
GRB  2~10W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为:9~18V、及18~36VDC标准21宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压:100VDC110VDC150DC200VDC250VDC等,具有功率密度大,输出功率高,应用范围广等优点。
技术参数
输出特性
技术指标
技术参数
测试条件
稳压精度
3.0 %max
0%~100%负载范围
电压调整率
0.5%max
满载
负载调整率
+/-0.5% type.
+/-1% max. (No load to full load)
0%~100%负载范围
纹波和噪声
≤150 mV p-p, max
20MHz带宽
动态响应速度
≤150us
25%负载~满载
启动延迟时间
500ms
输入特性
输入电压范围
(12VDC)9.0—18VDC
(24VDC)18—36VDC
线性高速率
0.5%
低端 ~ 高端
一般特性
开关频率
300KHz
典型值
转换效率
参见型号选择表
隔离电压
不隔离
输入和输出之间
平均无故障间隔时间
1000000小时
温度系数
0.02%/℃
环境特性
工作温度范围
-40℃~+85℃
储存湿度
-55℃~+125℃
相对湿度
10%~90%
冷却方式
自由空气
GRB系列   GRBxxxxD-xW   2 ~10W     (2:1)宽电压输入高电压稳压输出
产品型号选择指南
产品型号
输入电压(VDC
输出电压(VDC
输出电流mA
效率(%
标称值
输入范围
GRB12110D-2W5
12 .0
9.0~18.0
110
20
80
GRB12150D-2W
12 .0
9.0~18.0
150
14
82
GRB12250D-2W
12 .0
9.0~18.0
250
8
85
GRB24110D-2W
24 .0
18.0~36.0
110
18
82
GRB24150D-2W
24 .0
18.0~36.0
150
13
84
GRB24250D-2W
24 .0
18.0~36.0
150
8
86
GRB12110D-3W
12 .0
9.0~18.0
110
27
80
GRB12150D-3W
12 .0
9.0~18.0
150
20
82
GRB12250D-3W
12 .0
9.0~18.0
250
12
85
GRB24110D-3W
24 .0
18.0~36.0
110
27
82
GRB24150D-3W
24 .0
18.0~36.0
150
20
83
GRB24250D-3W
24 .0
18.0~36.0
250
12
85
GRB12150D-5W
12 .0
9.0~18.0
150
34
85

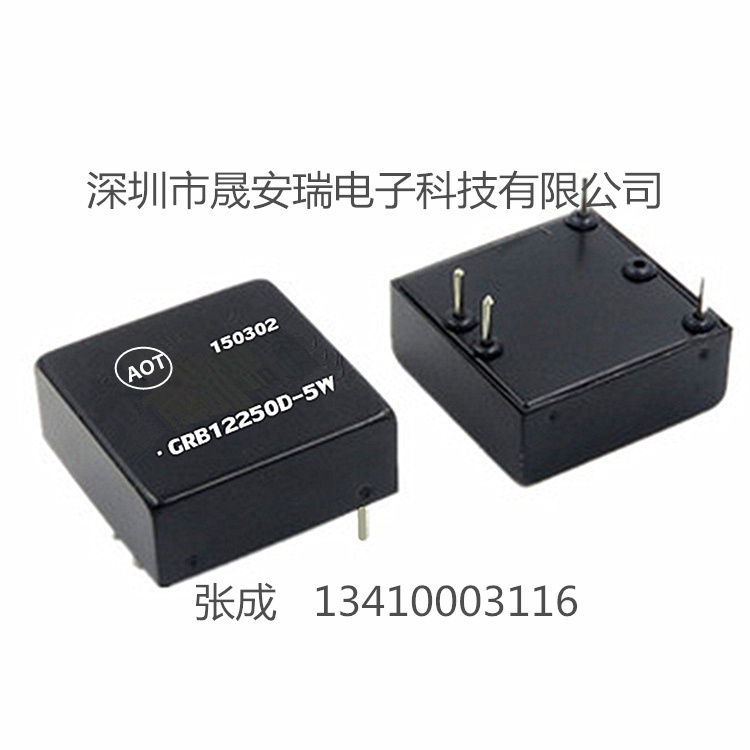

GRB12250D-5W
12 .0
9.0~18.0
250
20
86
GRB24110D-5W
24 .0
18.0~36.0
110
45
85
GRB24150D-5W
24 .0
18.0~36.0
150
34
87
GRB24250D-5W
24 .0
18.0~36.0
250
20
88
GRB12110D-6W
12 .0
9.0~18.0
110
55
76
GRB12150D-6W
12 .0
9.0~18.0
150
40
78
GRB12250D-6W
12 .0
9.0~18.0
250
25
80
GRB24110D-6W
24 .0
18.0~36.0
110
55
78
GRB24150D-6W
24 .0
18.0~36.0
150
40
79
GRB24250D-6W
24 .0
18.0~36.0
250
25
81
GRB12100D-8W
12 .0
9.0~18.0
100
80
78
GRB12150D-8W
12 .0
9.0~18.0
150
50
80
GRB12250D-8W
12 .0
9.0~18.0
250
30
82
GRB系列   GRBxxxxD-xW   2 ~10W     (2:1)宽电压输入高电压稳压输出
GRBxxxDG-12W_副本 - 副本_副本_副本.jpg GRB12_副本_副本_副本_副本.jpg
产品型号
输入电压(VDC
输出电压(VDC
输出电流(mA
效率(%
标称值
输入范围
GRB24100D-8W
24 .0
18.0~36.0
100
80
79
GRB24150D-8W
24 .0
18.0~36.0
150
50
81
GRB24250D-8W
24 .0
18.0~36.0
250
30
83
GRB12100D-10W
12 .0
9.0~18.0
100
100
80
GRB12150D-10W
12 .0
9.0~18.0
150
67
82
GRB12250D-10W
12 .0
9.0~18.0
250
40
85
GRB24100D-10W
24 .0
18.0~36.0
100
100
82
GRB24150D-10W
24 .0
18.0~36.0
150
67
83
GRB24250D-10W
24 .0
18.0~36.0
250
40
85
