松下M12H电源
发布时间：2011-3-29 10:08
发布者：circuit_share

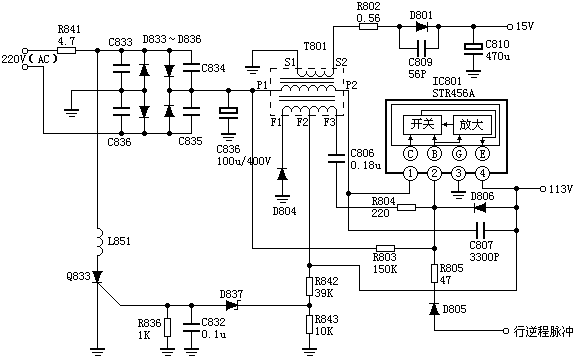

 采用松下M12H机芯的彩电有：松下TC-230H、TC-2030DHN、TC-830D、TC-840D等。 振荡过程 C836上的约300V直流电压，一路经T801的P1、P2绕组加到IC801的（1）脚内部开关管的C极，同时经R803加到IC801的（2）脚内部开关管的B极，开关管开始导通，E极电流从IC801的（4）脚流出。T801的P1、P1绕组电流增大，产生感应电压，耦合到F2、F3绕组，此时F2、F3绕组的感应电压极性为F2正F3负，此电压经C806、R804加到IC801的（2）、（4）脚，从而使开关管电流进一步增大，强烈的正反馈使开关管迅速饱和。 开关管饱和后，T801初级绕组的电压线性增大，一方面在IC801的（4）脚形成113V直流电压，同时T801储存磁场能量。随着C806不断被充电，使IC801（2）脚的电压不断下降，最后使内部开关管退出饱和状态。 开关管一旦退出饱和状态，T801的P1、P2绕组电流将减小，T801各绕组的感应电压极性将翻转，F2、F3绕组的电压又经C806、R804送到IC801的（2）、（4）脚，使开关管的电流进一步减小，如此循环使开关管很快截止。 开关关截止后，T801 S1、S2绕组的电压使D801导通，在C810上建立16V电压；F1、F3绕组使D804也导通，T801中储存的磁场能量经D804释放给113V负载，同时C806经R804、D806、T801的F2、F3绕组放电，300V电压经R803给C806反向充电，使IC801的（2）脚电压回升，行逆程脉冲也经D805、R805送到IC801的（2）脚，使IC801提前导通，开始又一个振荡循环。 稳压电路 稳压电路由STR456A内部自动完成。 保护电路 如果113V电压升高，经R842、R843分压后使D837导通，可控硅Q833导通，220V交流电被短路，保险丝烧毁。 |
