PDL大功率直流电子负载
发布时间：2020-9-10 15:15
发布者：cnaction
关键词：
电子负载
|
概述 PDL大功率直流电子负载为爱科赛博基于多年电源、车载充电机、蓄电池、超级电容等相关测试应用经验而开发一款高可靠性、高精度、高性价比全功能直流电子负载产品。我公司根据产品实际应用增大了产品选型密度，模块化设计。2.4k3W.和6k款W基两础标准模块，支持并联扩容功能，方便用户功率扩容。除了常规功能外，多种通讯接口及强大的自动测试功能，使得测试任务一键搞定。

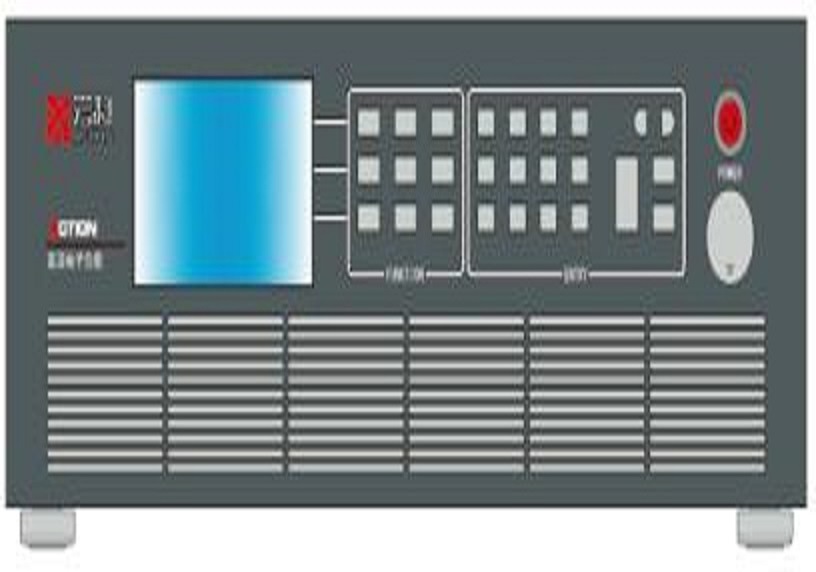

PDL024外观图 应用领域 产品特点 l 功率范围覆盖2.4kW~90 W(更大功率根据用户需求可定制)，满足大部分行业需求； l 模块化设计，功率模块更换灵活、功率扩容、维护保养极为方便； l 标准型号电压范围150V、600V、1000V三种规格，其它等级可定做，最高可达1200V； l 保护功能完备，过电流、过电压、过温度、过功率及极性反接提醒保护；全方位MOS保护，避免炸机； l 高功率密度，节省宝贵空间； l 恒电流(CC)、恒电压(CV)、恒电阻(CR)和恒功率(CP)四种测试模式； l 上升、下降斜率可设； l 远近端量测切换； l 断电保持记忆功能； l 可编程序列测试功能，多至100组序列，每个序列高达50步； l 带载、卸载电压可编程，测试测量减少意外； l 纯硬件恒电阻、恒功率设计，响应速度快，稳定可靠； l 模拟短路功能； l 瞬间过功率加载能力； l 强大充放电控制功能，可串联模式充放电，方便蓄电池、超级电容测试； l 内置ESR测试功能，支持多种行业标准，蓄电池、超级电容用户可节省宝贵投资(选配)； l 方便实用OCP、OVP、OPP测试； l 高达20KHz动态测试性能，上升、下降斜率可分别设置； l 大尺寸彩色液晶屏，信息显示更全面； l 智能风扇控制，超低低噪音，使用舒适性强； l 内置强大自动测试功能，复杂测试任务一键完成； l 多种通讯控制接口，LAN、RS232； l 模拟编程接口、电流监控接口、远近程触发功能，可实现复杂功能控制和监测； l 19寸标准3U模块，方便机架应用。 产品亮点 l 高可靠性设计 l PDL系列负载设有全方位MOS保护电路，无论MOS如何损坏，皆不会导致正极与负极或正极与控制电路短路。部分MOS损坏并不会加速其它MOS损坏，可持续使用。 l 模块化设计，可直接更换或增加功率模块，维修简单方便，易于功率扩展。 l 设计有功率限制电路，反应时间极短，可有效保护负载不会因为过功率而损坏。 l 采用全屏蔽技术，对恶劣测试环境具有广泛适应性，有效提高了负载抗干扰能力。 关键特征 l 短路功能 l PDL系列大功率负载提供两种短路模式：手动和锁定。 l 手动模式：短路键按下时负载短路，松开时停止短路。 l 手动模式适合调试或研发应用，避免因误操作导致测量事故； l 锁定模式：按短路键，负载将持续短路，再次按键后撤销短路。锁定模式适合稳定性或长时间短路测试。 瞬态功能 l 瞬态功能指电子负载在同一功能下不同值之间切换。 l PDL系列大功率负载瞬态测试功能提供连续、翻转和脉冲三种模式，瞬态频率最高可达20KHz，可且设置切换率，其中电流最大斜率可达600A/u功S能。此常用来测试电源瞬态特性电池保护板保护特性、电池脉冲充电等。 瞬间过功率加载能力 l PDL系列大功率负载具有短时间过功率加载能力。在瞬时大功率应用中，用户无需按照最高点功率值选型。如直流马达启动模拟，启动瞬间功率通常为额定功率n倍，也可测试某些电源瞬时过载特性，以及动力电池瞬间大功率放电等。 外部编程 l PDL可通过外部模拟量的输入来控制带载电压和电流。 l 外部编程接口输入0-10应V于对负载0-满量程输出。符合工业控制需求，可实现复杂的输出控制。 电流监控 l 电流监控输出端子以0-10拟V量模输出对应0-满量程电流。可外接一个电压表或示波器来监测电流的变化。 斜率可编程设定 爱科电子负载可设置上升和下降斜率，防止带载过冲，满足您不同测试需求。转换斜率定义了负载带载主值发生改变时，电流或电压变化速度。将斜率设置为最大值时，主值与瞬态值之间转换时间最小。 系列图谱 注：图为2.4kW、3.6kW功率等级负载模块标准尺寸。 再 大功 率 使用标准模块并联，具体尺寸见对应型号说明。 3U、2.4/3.6kW 25kW 45kW 90kW
PDL大功率直流电子负载产品图谱 2.4kW功率等级技术参数 |
