HDMI2.0三切一 五切一方案设计方法|HDMI2.0三切一 五切一方案电路原理图参考
发布时间：2020-9-7 16:01
发布者：TEL18520874087
关键词：
AG7210 , AG7210方案设计
|

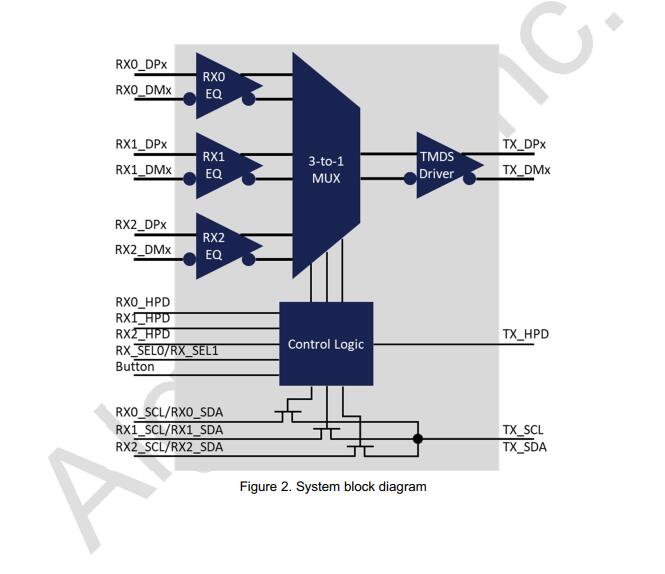

ALGOLTEK AG7210系列提供开关功能，允许多达三个HDMI或DVI视频流传输到一个显示接收器设备。HDMI符合HDMI 2.0b规格，支持高达4096x2160/60Hz的分辨率。DVI支持分辨率高达1920x1200/60Hz。支持的最大TMDS比特率为6Gbps，最大总比特率为吞吐量为14.4 Gbps（4.8 Gbps/通道）。
AG7210特性 HDMI和DVI HDMI 2.0b符合性 高达6Gbps的TMDS比特率 高达4096x2160p/30Hz分辨率 支持HDMI的直流耦合。 支持用于高速输入信号的集成50欧姆终端电阻器 支持输出摆幅调整和预相位增强 支持可编程均衡比，可调节视频质量和电缆长度 支持HDMI的自动输入选择 支持在活动输入之间手动选择 支持外部控制器进行输入选择 支持深颜色和RGB/YUV（4:4:4）、YUV（4:2:2）和YUV（4:2:0）颜色格式 工作特性 工作电压：3.8V–5.5V 工作温度：-40°C至70°C ESD HBM 8千伏 包装方式 LQFP-64L 7x7x1.6 mm3 AG7210应用程序 媒体播放器 游戏机 电视机 监视器

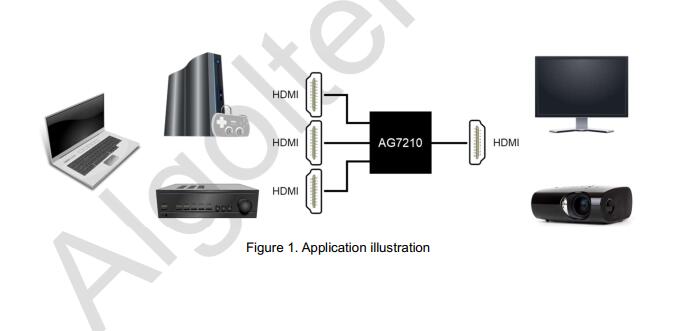

AG7210做HDMI2.0 五切一切换器方案电路设计原理图
AG7210详细参数规格书和设计资料如下面附件中：
AG7210_Series_Datasheet_v1P2.pdf
(1.52 MB)

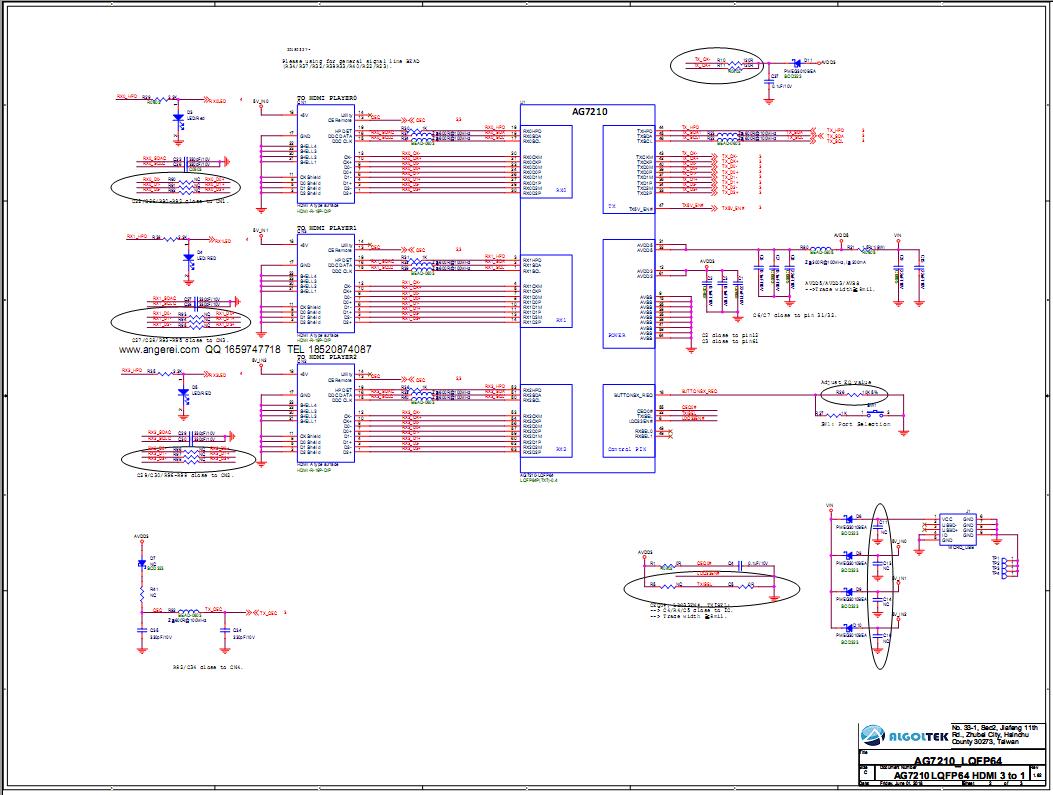

AG7210三切一电路设计原理图参考
AG7210_LQFP64_3TO1_non-CTS_V2P0.pdf
(594.85 KB)

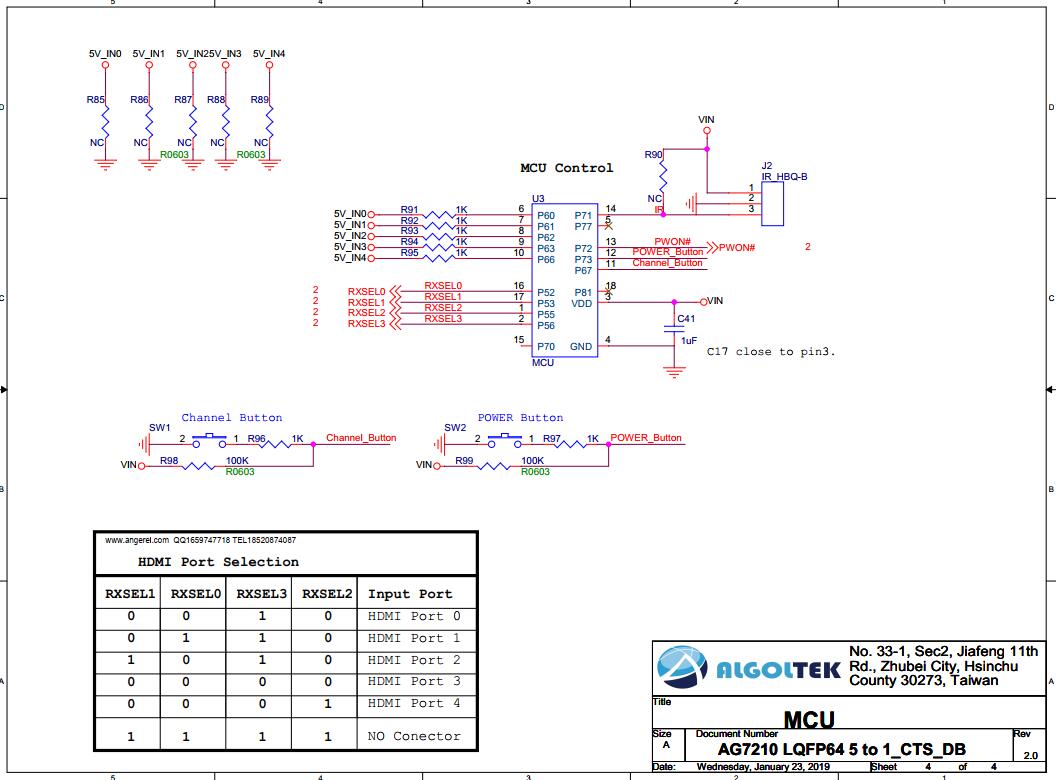

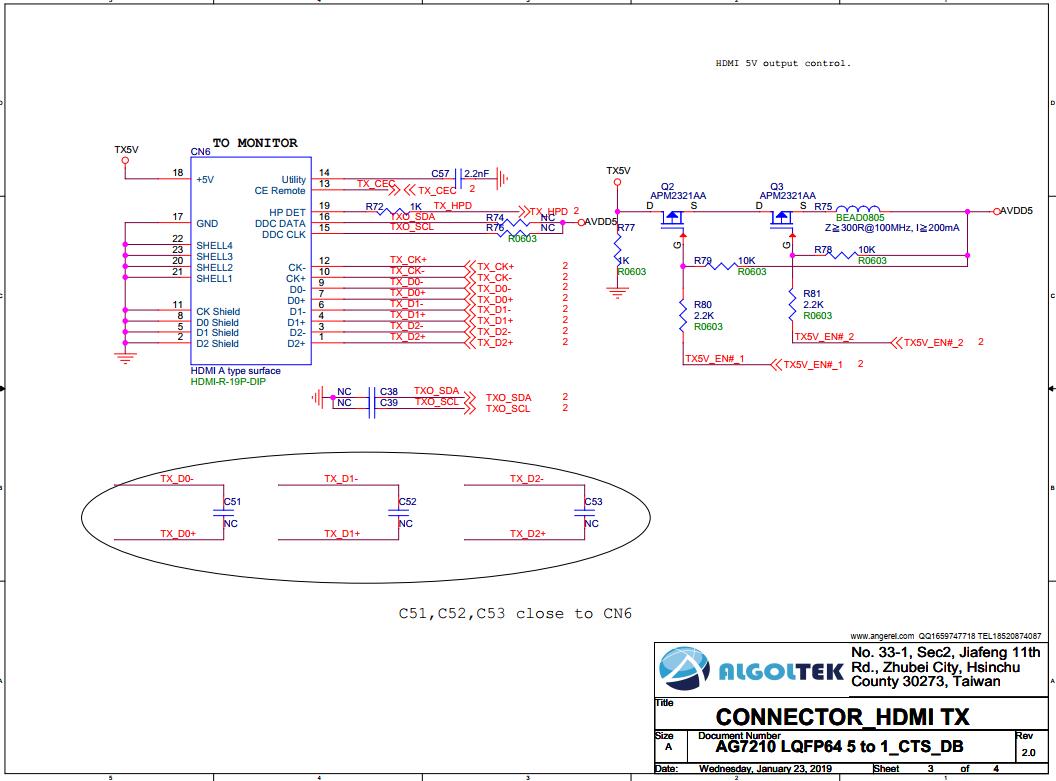

AG7210五切一电路设计原理图参考
AG7210_LQFP64_5TO1_non-cts_V2P0.pdf
(630.3 KB)
|
