MS3814 DVI/HDMI TMDS FR-4 和电缆均衡器/驱动器,兼容MAX3814
发布时间：2020-8-14 15:00
发布者：LIJINTAO123

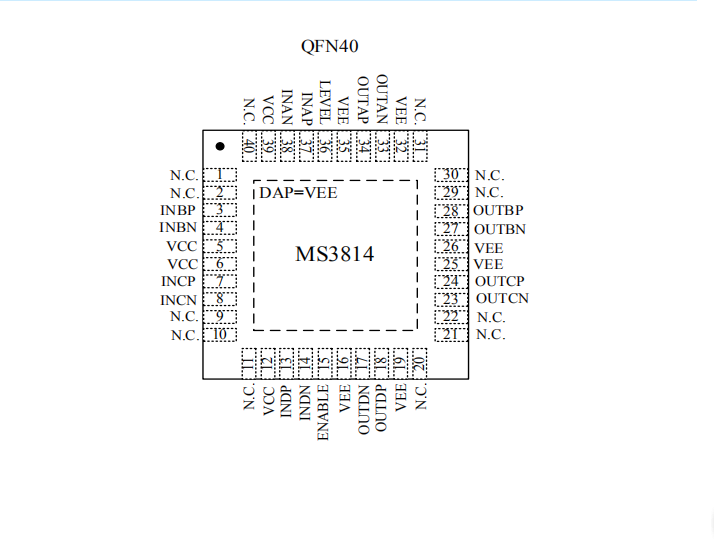

 18938047300  用于补偿 FR-4 和电缆到 DVI/HDMI 连接器的损耗。提供完全满足 DVI/HDMI TMDS 要求的输出。芯片还可用于 DVI/HDMI 电缆以延长传输距离，提高连接器接收侧电缆通道的抖动余量。片上 TMDS 驱动器既可工作在典型的 DVI/HDMI 电流模式，此时差分输出端不连接背向电阻；也可以工作在输出电流提高 50%的模式，此时差分输出端跨接 200Ω 电阻，以获得 10dB 的回波损耗。典型 DVI/HDMI 输出驱动器存在连接器与高阻抗 DVI/HDMI 输出间的反射问题。可选择的输出电流（LEVEL 引脚控制）提供背向连接选项（例如差分输出端跨接 200Ω 电阻），有效降低反射，同时使输出共模偏移降到最小。MS3814 采用单电源、4 个相同的通道设计。为了 DVI/HDMI 连接器布线灵活，时钟和数据通道可以任意分配。数据传送速率 250Mbps~1650Mbps。
主要特点 ■ 均衡 FR-4 电路板微带线和高频电缆损耗：可补偿 825MHz 频率 处 15dB 的电缆损耗。 ■ 在 1650Mbps 速率时，对于 0~15dB@825MHz 的信道损耗，抖 动余量小于 0.25UIPP ■ 输入端 50Ω（每端至 VCC）±10% ■ 输出驱动器兼容 DVI/HDMI1.3 ■ 输出幅度：差分 1050mVPP ■ ENABLE 引脚控制选择正常工作模式或掉电模式 ■ LEVEL 引脚选择不同的输出电流以适应连接或不连接背向电阻
应用 ■ 投影仪 DVI/HDMI 接口输入 ■ DVI-D/HDMI 电缆延长线模块和有源电缆装置 ■ LCD 显示设备
|
-
-
