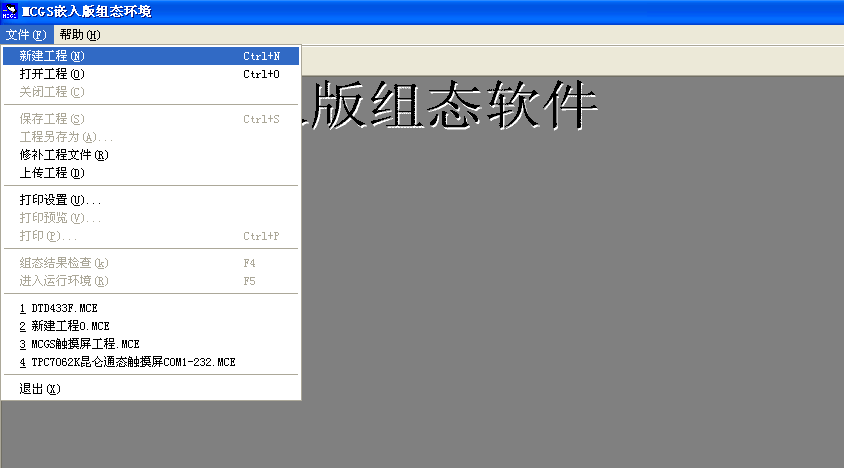

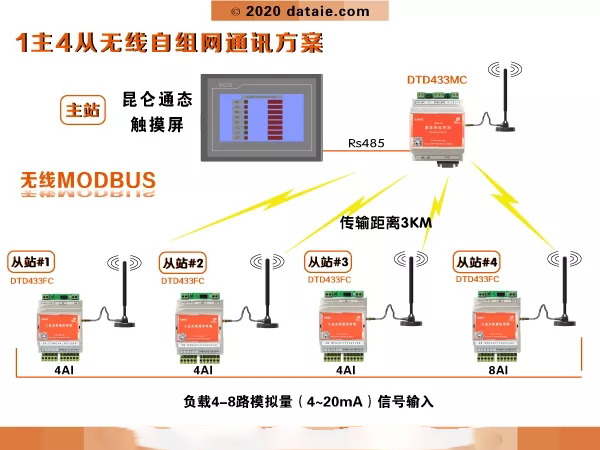

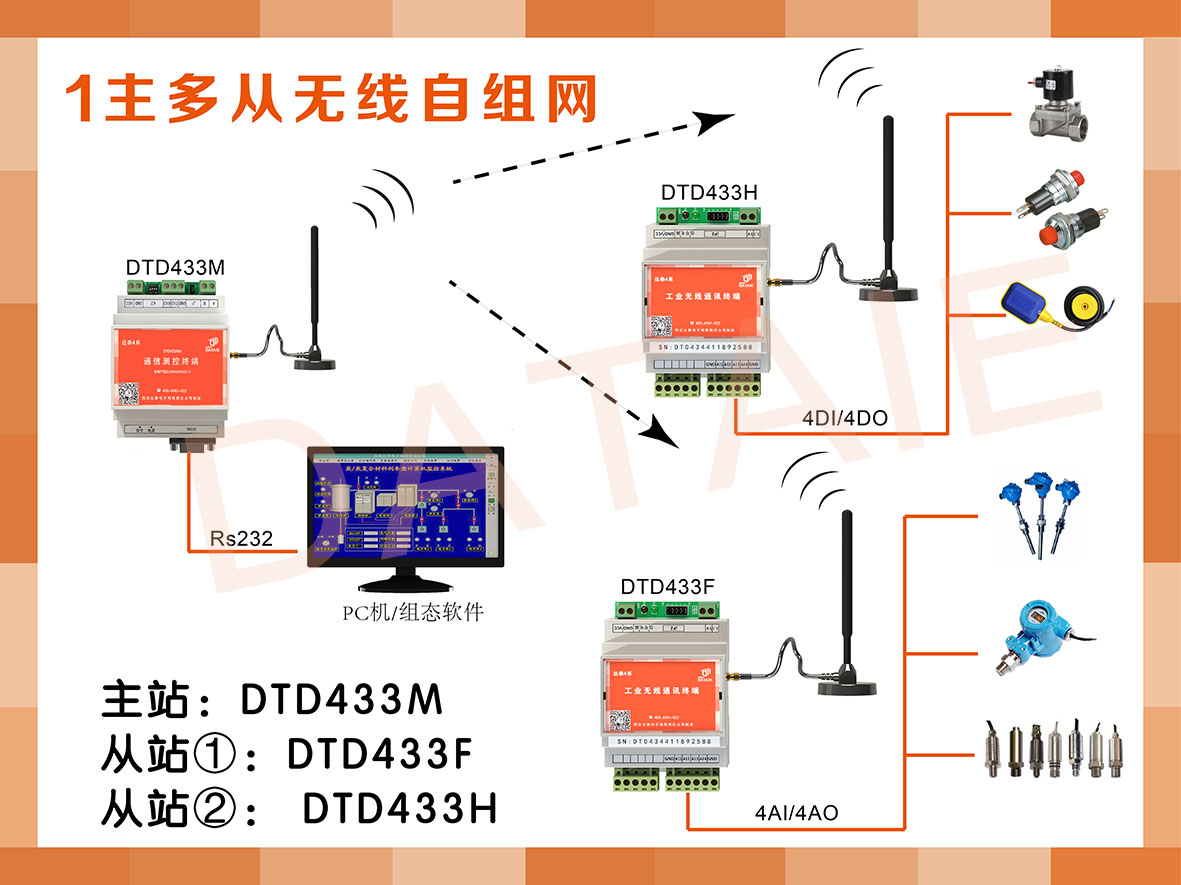

本方案是昆仑通态触摸屏与4台DTD433FC无线模拟量信号测试终端进行无线 Modbus 通信的实现方法。本方案中昆仑通态触摸屏作为主站显示各从站的模拟量信号，传感器、DCS、PLC、智能仪表等4个设备作为Modbus从站输出模拟量信号。方案中采用达泰电子无线模拟量信号测控终端——DTD433FC与达泰电子无线通信数据终端——DTD433MC，作为实现无线通讯的硬件设备。 无线系统构成示意图 ▼ 通过西安达泰电子 DTD433FC和DTD433MC可以很方便的实现无线 MODBUS 主从网络，无需更改网络参数和设备程序，可以直接替换有线连接。 一、测试设备与参数 1. 硬件环境搭建 l 昆仑通态触摸屏TPC7062TD *1台 l 模拟量信号发生器*20个（实际使用中为用户模拟量输出设备） l 无线数据终端（主站设备）DTD433MC*1块 l 无线模拟量信号测控终端（从站设备）DTD433FC-4 *3块，DTD433FC-8 *1块 2. 测试参数 l 通讯协议：Modbus RTU协议 l 主从关系：1主4从 l 主站通讯接口：Rs485接口（两线制） l 从站通讯接口：模拟量4-20mA信号输入（AI） l 供电：9-24VDC l 传输距离：100米，500米，1KM，3KM，20KM 二、建立工程 1.新建工程

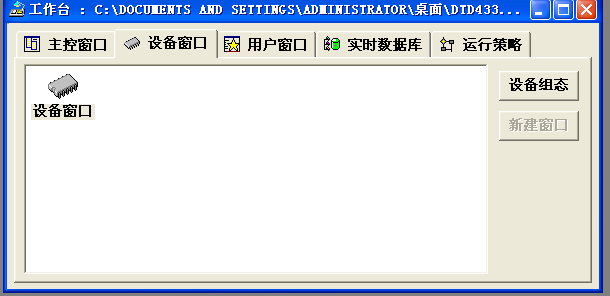

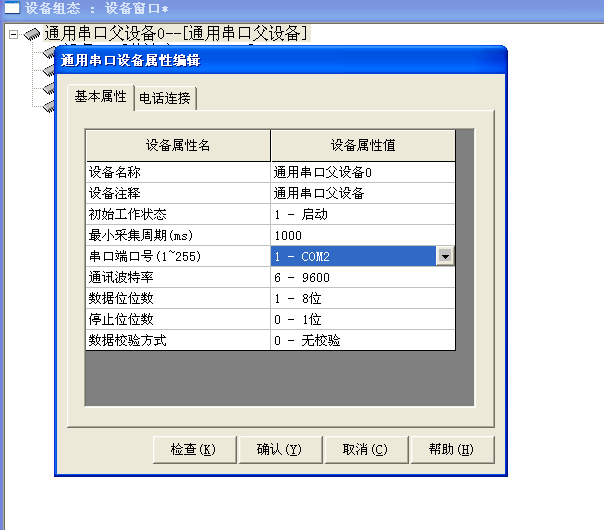

2. 添加设备驱动 点击“通用串口父设备”→点击设备管理→添加“莫迪康 ModbusRTU”设备 添加结果如下所示 “这个是有4个从站” 3. 修改设备参数 修改通用串口父设备参数→修改子设备参数 注意设备地址选择 三、建立数据通道 点击“增加设备通道”→点击“快速连接变量”→点击“通道处理设置”→

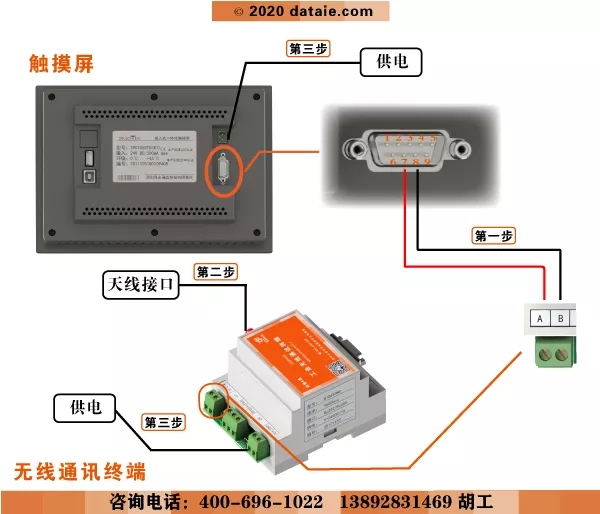

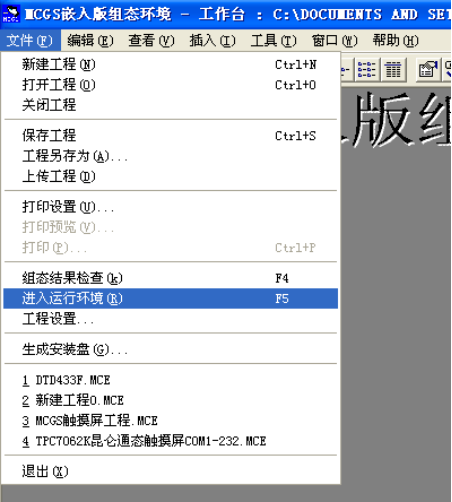

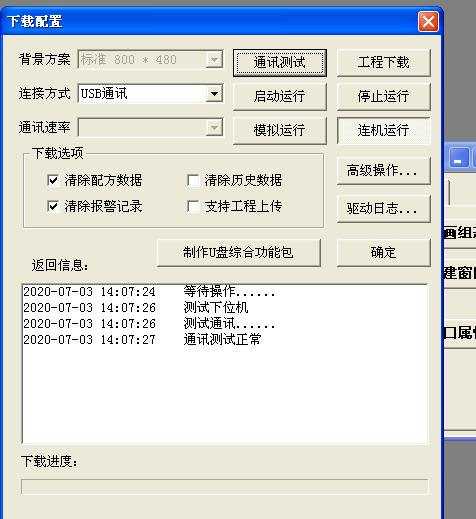

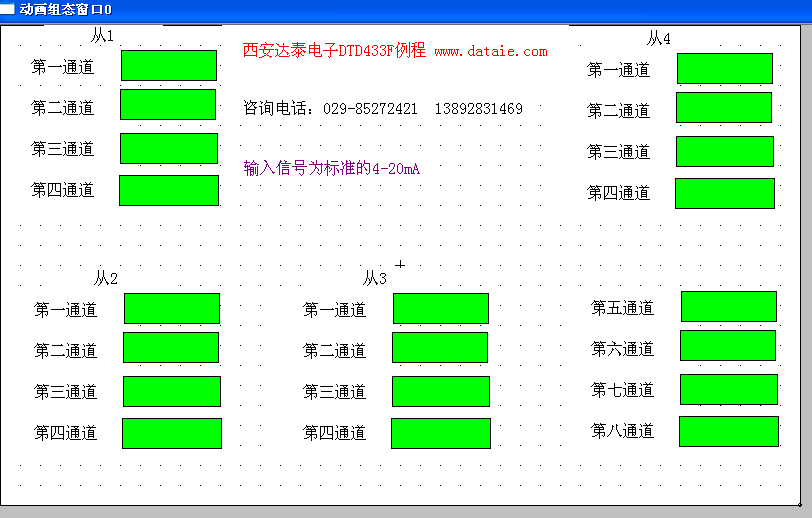

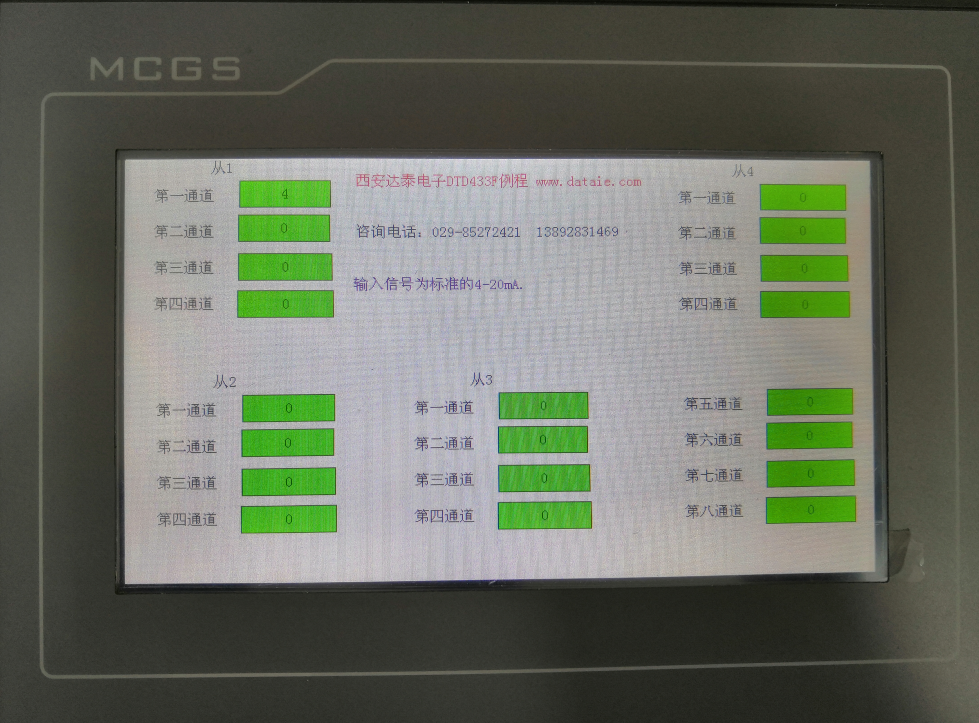

点击“ ”设置对应数据 添加输入查询对应的数据。从寄存器3区寄存器地址1开始建立4个设备通道，对应DTD433F 的模拟量输入查询 1-4 通道。 四、建立工程画面 1. 画面控件使用介绍 输入查询使用“矩形”. 4个从站，地址分别是1,2,3,4.其中第4个从站是8AI建立如下画面。 2. 为输入通道建立数据连接 依次建立 1-4 输入查询通道的画面连接。 五、下载工程 下载成功后触摸屏界面如下 六、MCGS触摸屏与DTD433MC主站接线 1. 主站接线示意图 2. 主站接线说明 第一步：用一根红色导线将触摸屏Rs485端口的7脚与DTD433MC的A端口相连接；用另一根黑色导线将触摸屏Rs485端口的8脚与DTD433MC的B端口相连接 第二步：给无线通讯终端接入天线 第三步：全部接线结束后，分别给触摸屏与无线通讯终端供电 七、实现触摸屏与模拟量的无线Modbus通讯 给DTD433FC接入模拟量信号发生器，触发一个4-20mA信号，触摸屏界面上对应的绿色条形框里就会显示相应的数值。 八、达泰无线485自组网终端——DTD433M/DTD433F DTD433无线MODBUS测控终端产品是针对工业级用户，采用MODBUS RTU协议，并以无线串口通信方式代替有线RS485网络的模块化产品，可直接接入组态软件，与PLC、DCS、工业仪表、传感器等设备连接组成工业自动化测控系统。产品体积小巧，具有精美铝合金或可导轨安装的PVC塑料外壳，只要接入标准串口，24V直流电源即可工作。 多点集群自组网通讯必须有一个主机（主站），主机型号为DTD433M、DTD434M、DTD435M无线通讯终端，才能与从机进行自组网无线通讯。从机（从站）可以采集开关量、模拟量信号，型号为DTD433H、DTD433F。一台主机可与256个从机配套使用。所有从机的地址都是唯一的，不会存在从机间互相干扰的情况。 |
