TYPEC转HDMI/VGA+PD+ USB3.0 HUB+TF/CF/SD+RJ45等多功能扩展坞方案设计资料|TYPE-C转HDMI转VGA带PD USB3.0多功能拓展器设计方案
发布时间:2020-7-11 11:54
发布者:TEL18520874087

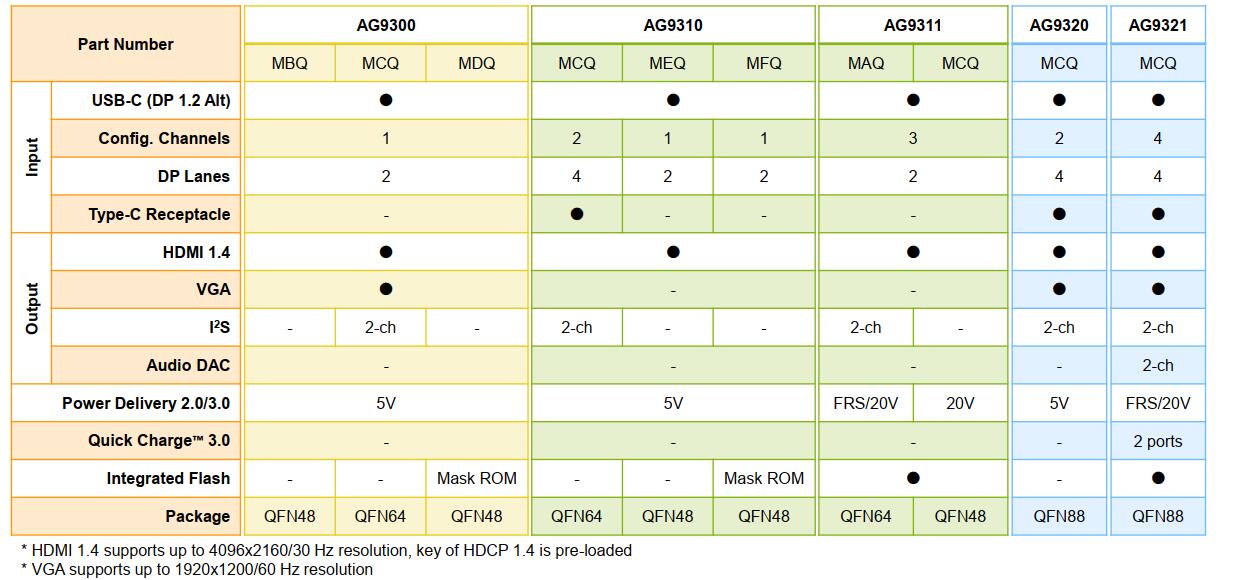

如何对TYPE-C转HDMI转VGA多功能扩展坞或者拓展器选择一款有效且低成本的方案?针对这一命题,我们选择一款芯片AG9321MCQ来实现设计,且这款方案是Algoltek安格科技 在2020年针对USB TYPE-C扩展坞和USB TYPE-CUSB扩展器市场需求下,新开发的集成性和低成本BOM方案。目前这款方案设计出的产品分别通用于目前市场上,所有PC端、平板电脑、手机等所有含有USB TYPE-C接口的设备中,其兼容性和通用性也是不错的,其中AG9321MCQ可以用来设计高端TYPEC扩展坞或者拓展器产品,因为它有独立立体声可提供I2S接口和音频DAC输出。 下面简单介绍一下AG9321MCQ的性能和特点: ALGOLTEK AG9321MCQ系列为HDMI和VGA转换器提供USB C型(显示端口备用)的单片机解决方案,并提供电源传输。AG9321MCQ系列支持带片上Rp/Rd的双USB TYPE-C底座符合USB电源传输规范3.0。集成的10位ADC具有USB PD 3.0的快速角色交换(FRS)功能和过电压保护。AG9321MCQ还支持快速充电™3.0电池充电。DisplayPort接收器符合DisplayPort 1.2规范,支持高达4096x2160/30Hz的分辨率,可配置1、2或4通道配置,每通道速度为5.4(HBR2)、2、7(HBR)和1.62(RBR)。HDMI发射机符合HDMI 1.4标准,支持高达4096x2160/30Hz的分辨率。通过使用HDCP 1.4和出厂预加载的HDCP密钥进行加密来提供复制保护。VGA(D-sub)接口支持高达1920x1200/60Hz的分辨率。 AG9321MCQ输入输出参数对比如下 AG9321MCQ设计TYPEC转HDMI/VGA+PD+ USB3.0 HUB+TF/CF/SD+RJ45等多功能扩展坞电路板如下: TYPEC转HDMI/VGA+PD+ USB3.0 HUB+TF/CF/SD+RJ45等多功能扩展坞方案设计结构方框图 需要详细了解其设计原理和产品特性,可参考下面附件设计规格书: |
