51单片机-SPI接口
发布时间：2011-3-22 11:35
发布者：techshare
|

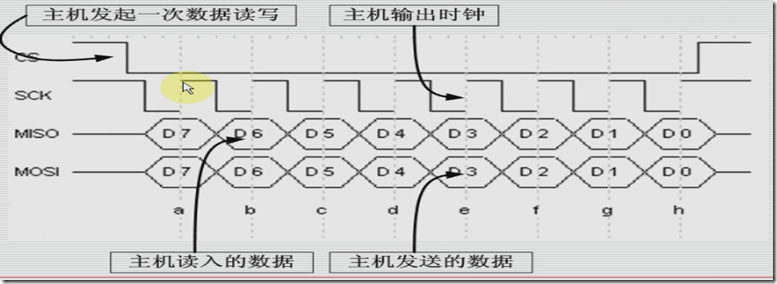

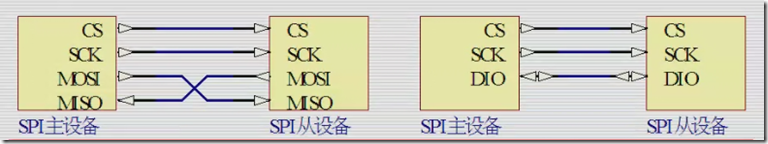

SPI(Serial Peripheral Interface)接口是同步串行接口，利用时钟线对数据位进行同步，时钟的上升沿和下降沿锁存数据。SPI的两种类型: 四线制SPI：CS，SCK（同步时钟），MOSI（master out slaver in），MISO：全双工 三线制SPI：CS，SCK，DIO：半双工，只能分时进行收发  SPI时序图举例：四线制，低电平使能，上升沿锁存，先发送最高位。  DS1302的接口时序：三线制，高电平使能，写上升沿锁存，读下降沿锁存，先发送最低位。  DS1302是典型的三线制SPI接口，DS1302的时间信息以寄存器的形式存储在芯片内部，通过SPI接口，对相应的寄存器进行读操作，可以获得当前时间数值；写操作，可以设定当前时间。  根据时序图编写程序的方法: 从左至右，按顺序编写输出高低电平或读入高低电平数据。 多个信号同步。 对于输出，要把数据线上的数据准备好后，时钟线上再给予锁存时钟沿。所谓时钟沿就是高低电平的跳变。 对于输入，先给予锁存时钟沿，使的从设备准备好数据，再从数据线上读入有效数据。 李万鹏 |
