LOTO开源DIY扩展板PCB的多功能应用---如何把你的示波器的DIY潜能全部挖掘出来？

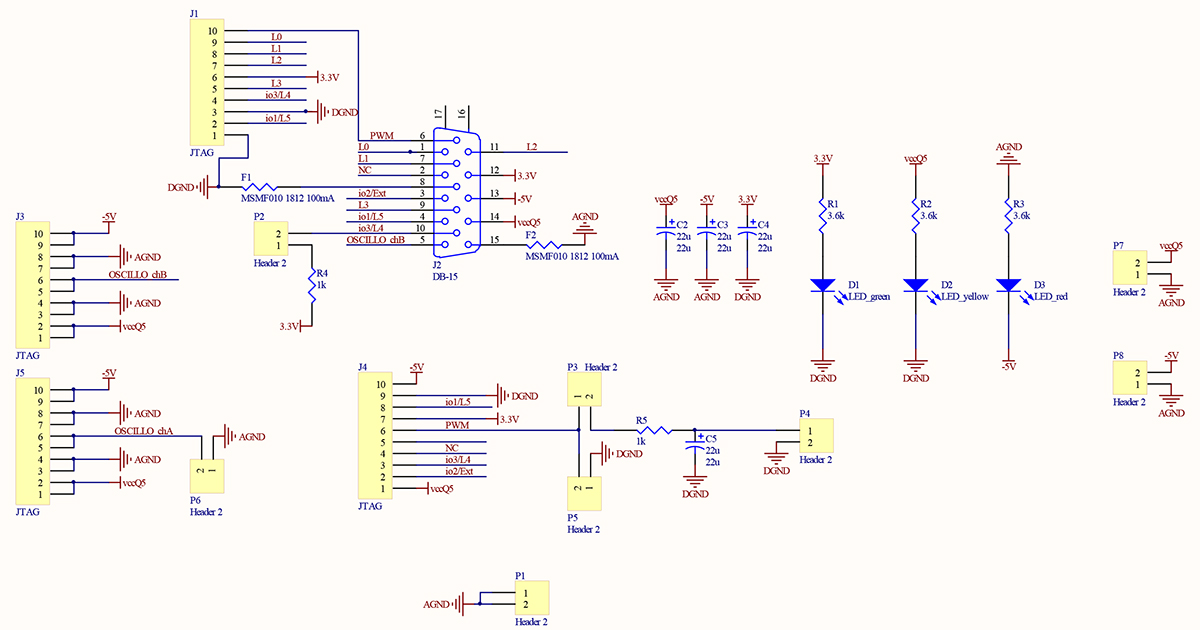

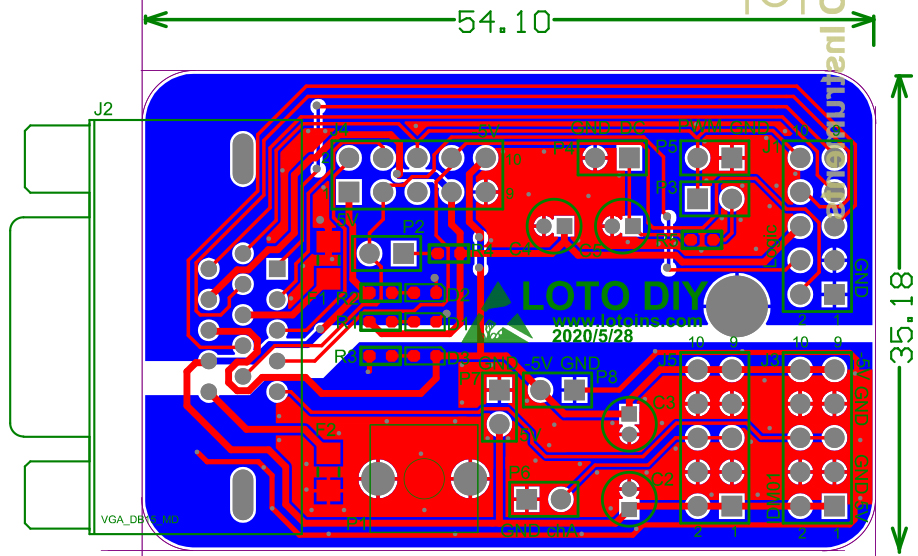

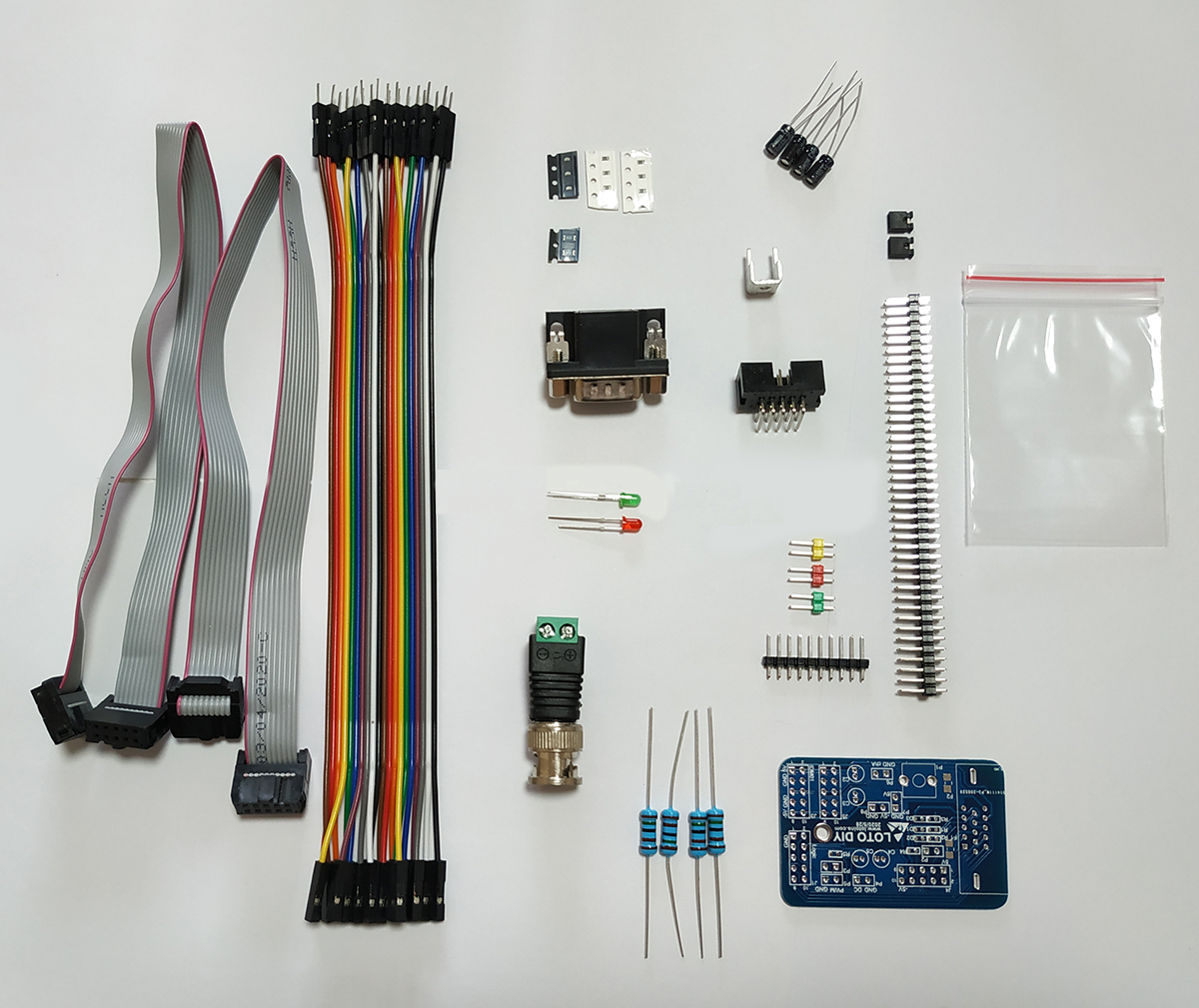

LOTO示波器的DE-15接口提供了各种硬件资源。这里发布一个开源的简单的DIY扩展板的PCB，任何LOTO示波器型号都兼容使用。我们会在LOTO示波器上位机软件下载地址放上原理图以及PCB的源文件，让大家可以自己制作，也欢迎提出建议或者直接完善它让它更丰富。使用视频如下：

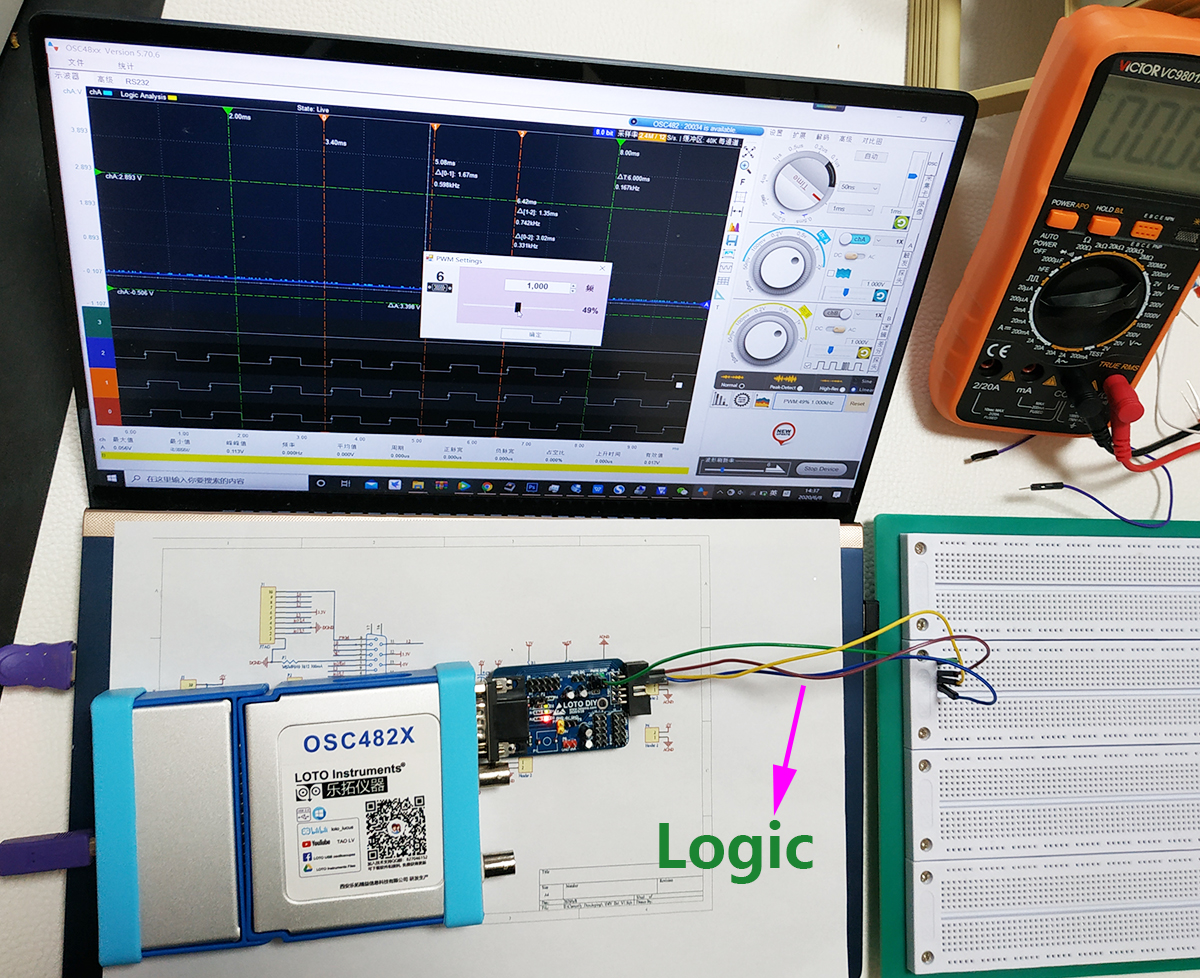

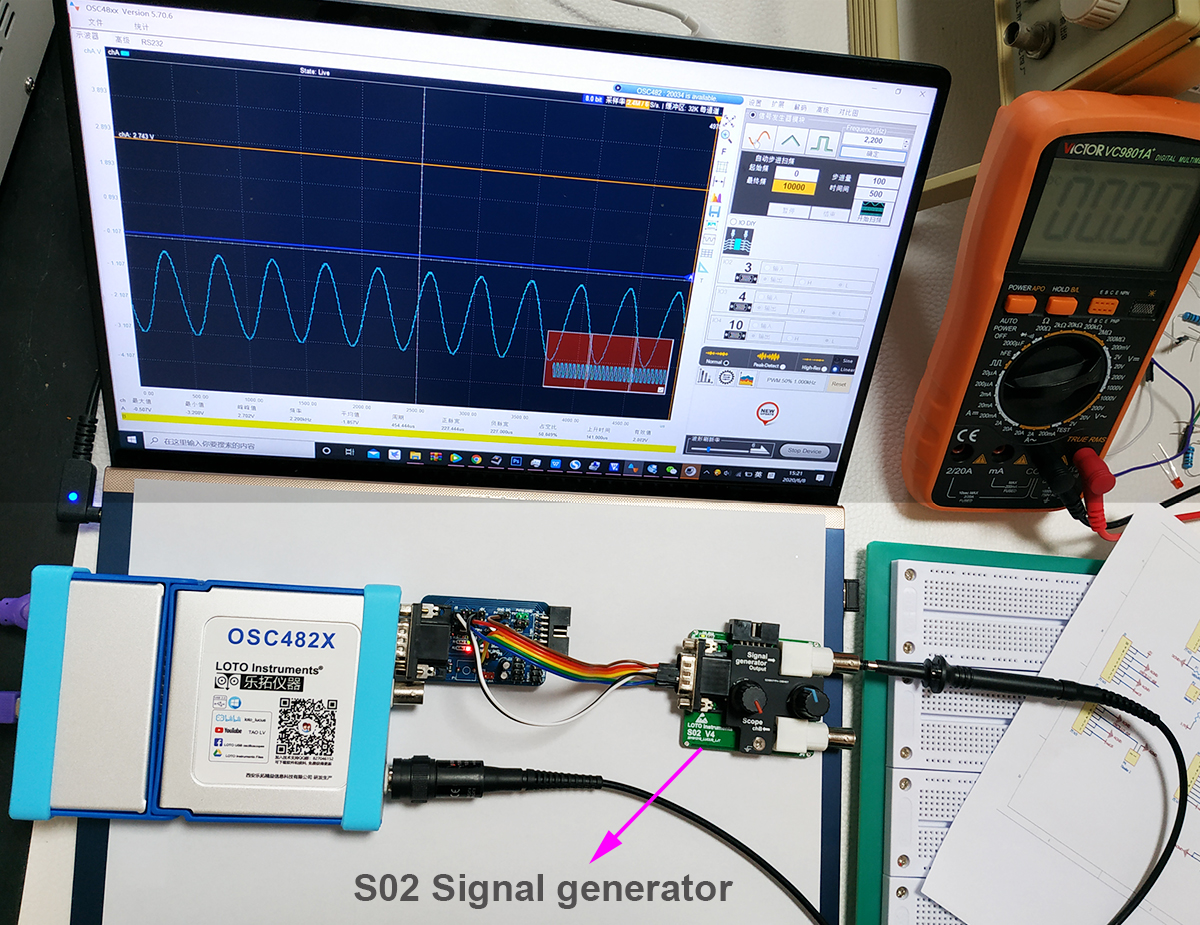

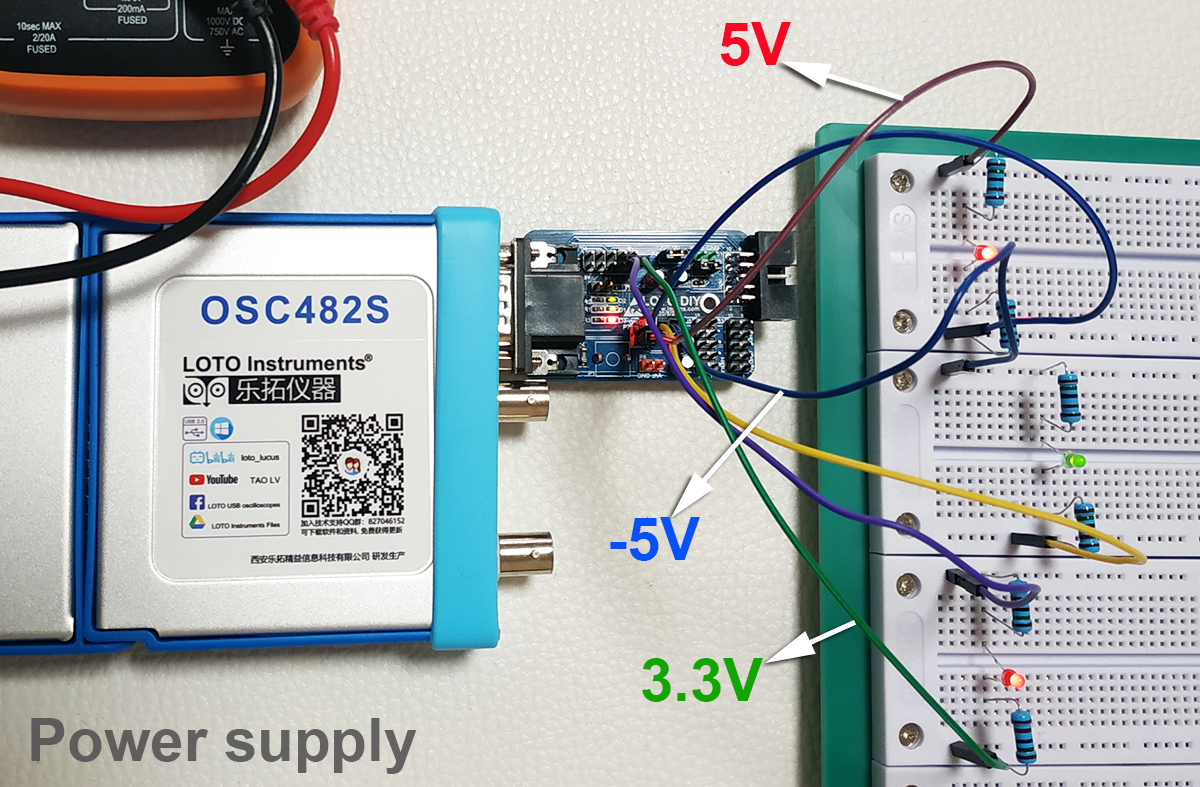

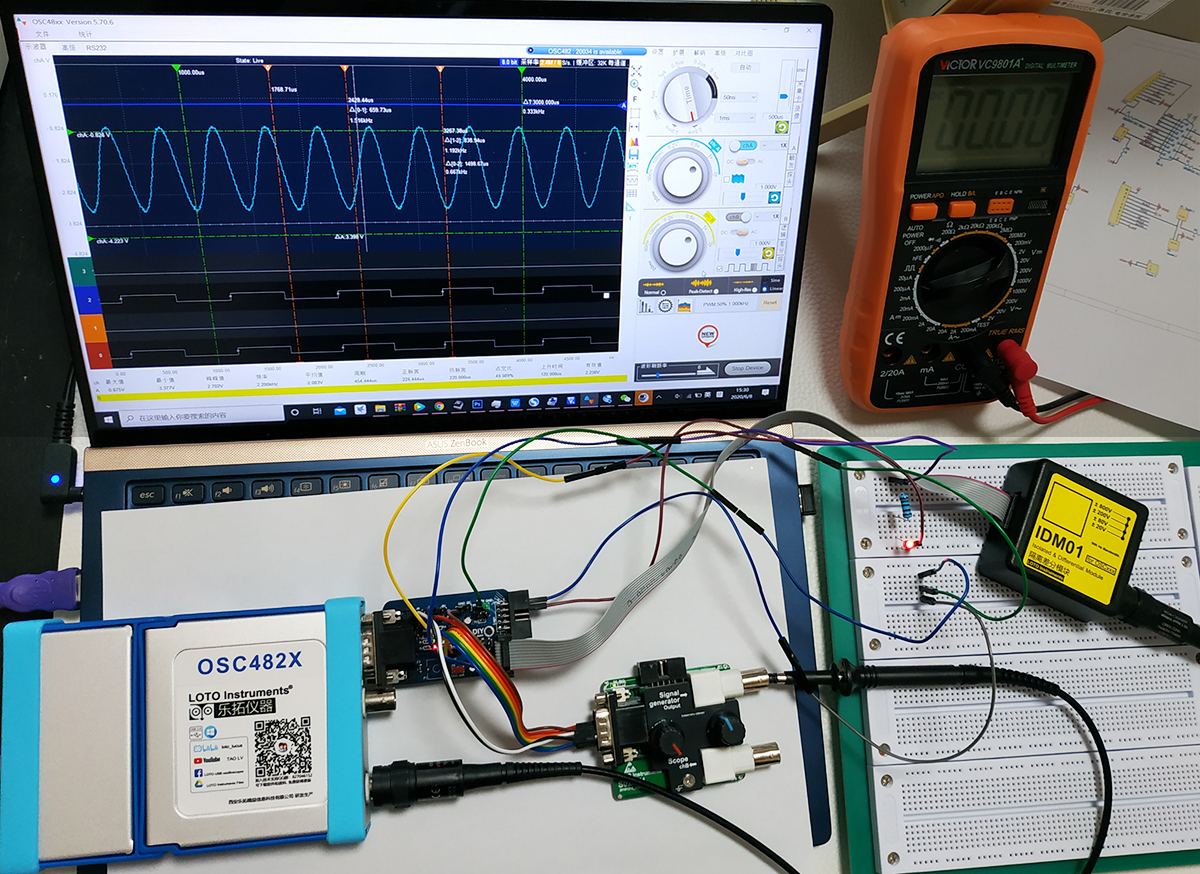

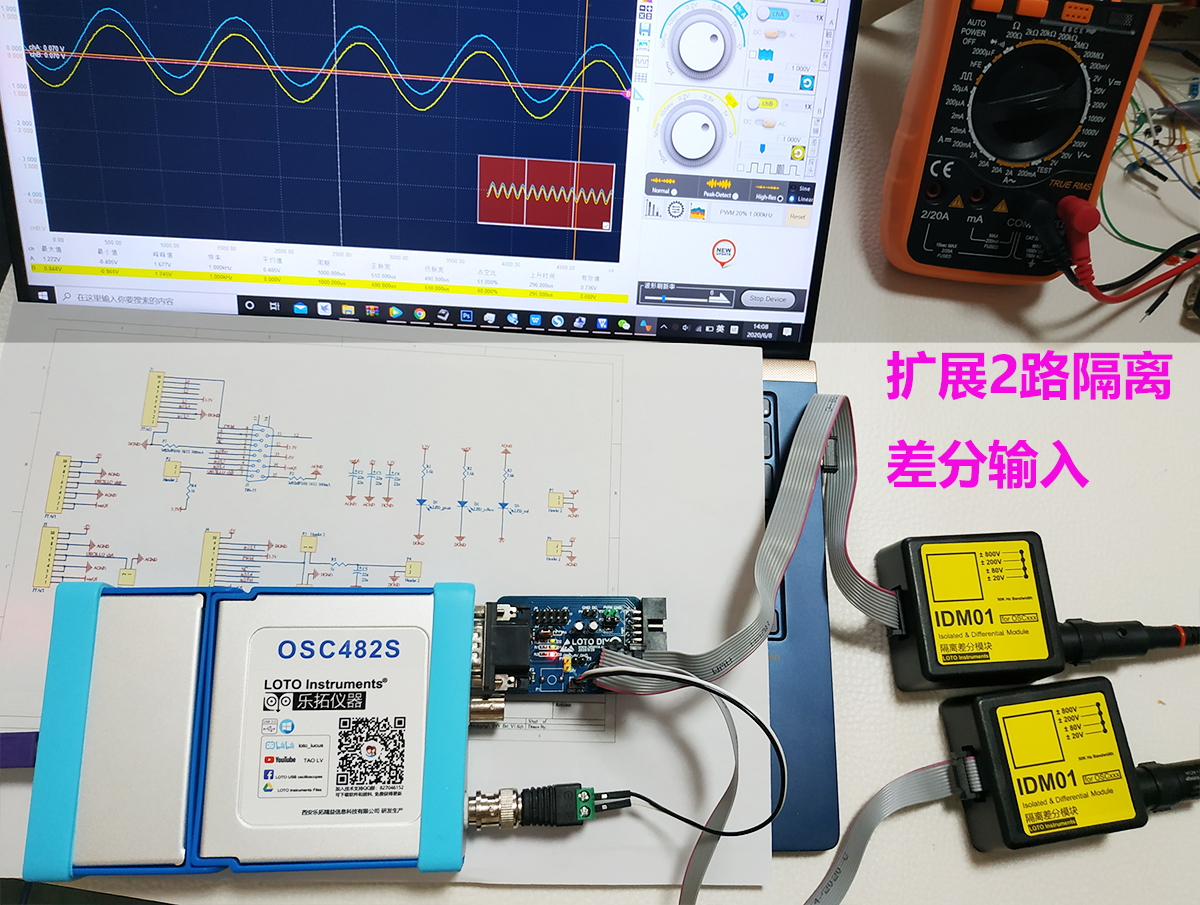

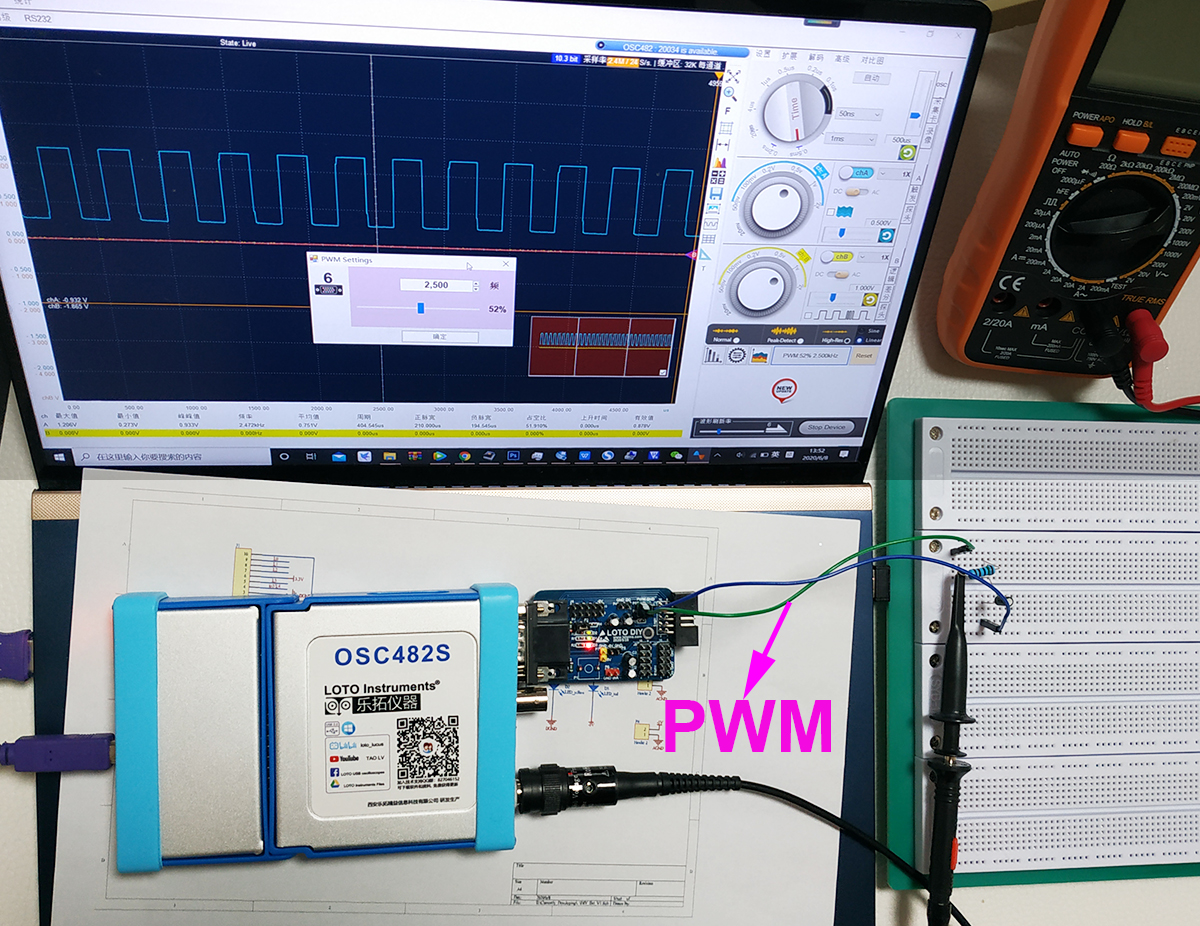

在LOTO示波器上使用这个扩展板，可以给你的DIY电路提供5V，-5V, 3.3V三种电源，有些型号还可以提供3路IO，提供一路PWM波，一路可调DC电压基准源，4~6路逻辑分析通道，还可以引入信号发生器模块，引入两路隔离差分模块，电流模块等等。
