如何让电池充放电测试变得更加简单

[复制链接]
发表于 2020-5-23 11:43:52 | 显示全部楼层 |阅读模式
关键词: 电池充放电测试
测试电源是工业4.0时代在制造过程中必不可少的工序,大到新能源电动汽车、小到电子元器件集成。随着国内科技水平和新能源技术的进一步发展,电池及电池组设备的应用场景越来越多。电池的性能直接决定着含电池工业设备和工业产品的质量和安全,不容忽视。

工业智造4.0 让测试更简单
纳米软件(namisoft)通过大量市场调研数据发现:很多电池厂家及终端应用机构在电池充放电测试上流程复杂、方法效率低下、时效和工效方面问题严重,反而加重了企业在资源和人力投入上的成本,这已经很难满足今天市场不断变化的需求。怎样让电池充放电测试变得更加简单?市场急需一套能够实现电池自动化充放电测试的系统来提高测试综合效率。

纳米软件也正是基于此,投入研发NSAT-9000电池自动化充放电测试系统。

NSAT-9000电池自动化充放电测试系统是一款全方位、高精度的电池充放电自动测试系统,专门用于铅酸、锂电池、镍镉、蓄电池、磷酸铁锂、三元锂、锰酸锂、钴酸锂、镍氢等各种动力电池的电性能测试。
NSAT-9000电池充放电自动测试系统
让电池充放电测试简单、自动化是纳米软件产品的基本逻辑。在研发和应用NSAT-9000电池充放电自动测试系统上,这一原则被进一步优化,软件界面操作简单,功能一目了然,测试仅需几步就可以轻松完成。

同时模块化的设计,提供了最大化的拓展性。系统通过对单体电池的电压、内阻、温度等参数的实时监测,实现对单体电池的过压、欠压、过流、过热保护和电池组的均衡充放电测试,可设置多种控制条件,最大限度模拟各种等效工况;NSAT-9000还可实现脉冲充放电功能、循环测试功能、并且具有不同级别的保护预警功能,自动保存测试数据并生成分析报表,绘制电压、电流、温度等多种测试参数曲线。

NSAT-9000电池充放电自动测试系统使用流程图
NSAT-9000电池充放电自动测试系统软件分为六大模块:用户管理、硬件连接、工步编辑、运行测试、数据查询和关于我们。

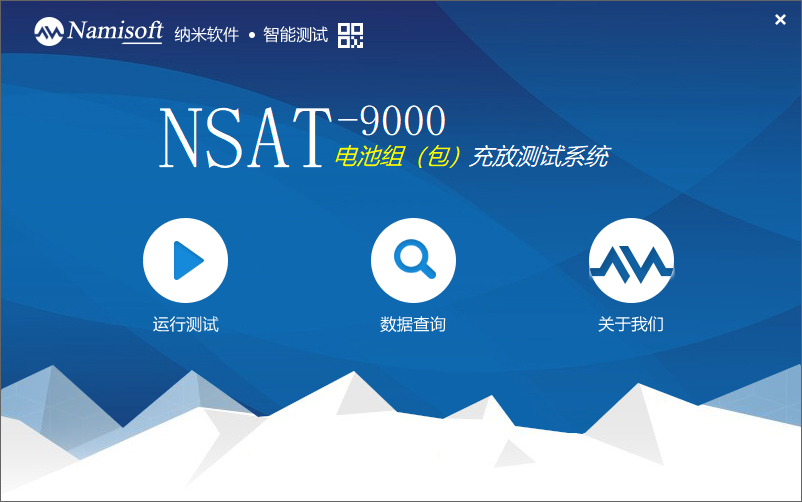

NSAT-9000简单的软件主界面
简单易用的NSAT-9000电池充放电自动测试系统,让电池充放电测试轻松实现自动化。
1、用户登录
使用软件测试前,须登录方可使用。
NSAT-9000用户登录界面
2、进入用户信息管理
列表中可以查看当前系统中录入的人员信息
如用户名称、登录密码以及对应的操作权限及备注信息等

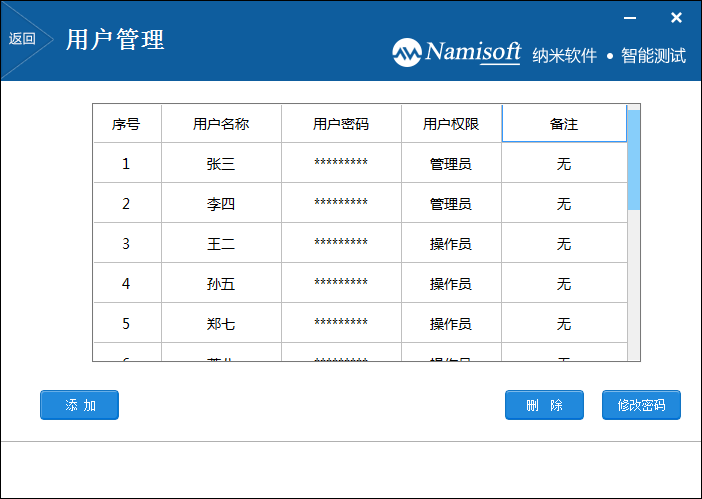

NSAT-9000用户信息管理界面
3、硬件连接
点击“硬件连接”进入仪器连接检测界面需要用户根据实际的仪器通信方式和参数,进行连接信息的配置,然后点击连接按钮,连接失败时程序会提示。
NSAT-9000硬件连接界面
4、工步编辑
工步编辑模块可实现电池在各种工作情况下的充电/放电模拟试验,支持恒压、恒流充电模式,放电模式包括恒压、恒流、恒阻、恒功率四种方式,循环工步参数包括起始步骤、终止步骤和循环次数。
NSAT-9000工步编辑界面
5、设定系统保护参数
工步编辑完成后需要设定系统保护参数,包括过压、欠压、过流、超温等参数,一旦达到任何一个报警条件,系统立刻报警。
NSAT-9000系统保护参数设定界面
6、运行测试
运行工步编辑完成后即可进行测试,运行步骤栏显示当前正在测试的项目、工步参数及停止条件,下方显示测试的实时数据和电压、电流相对时间的波形图。在测试过程中测试数据实时保存,无须担心测试中断而导致数据丢失。

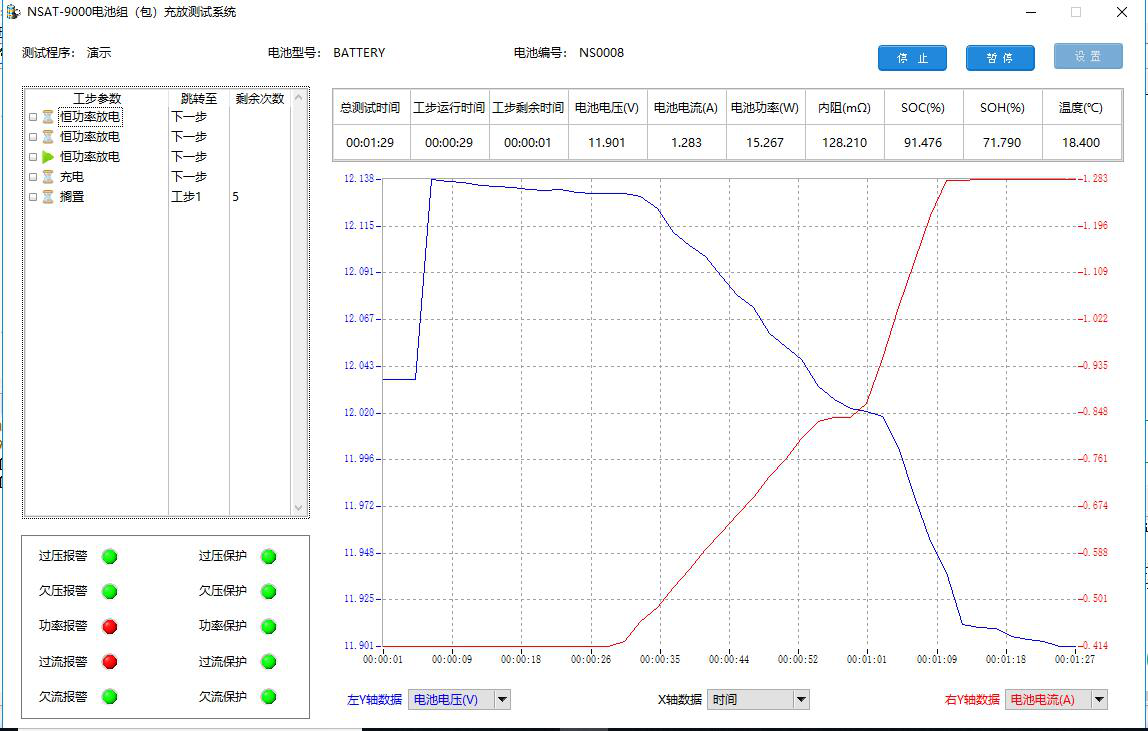

NSAT-9000运行测试界面
7、数据查询
数据查询模块可以查看所有测试完成的数据文件,曲线图可以自定义横纵坐标来查看各参数之间的关系。
NSAT-9000数据查询界面
NSAT9000电池充放电自动测试系统可应用于电池充/放电性能测试、电池循环寿命测试、电池容量测试、品保出货/进料检测、生产测试等。相较传统电池充放电测试方法,NSAT9000电池充放电自动测试系统不仅帮助客户减少了成本,还大大提升了工作效率,得到了清华大学、吉利汽车、比亚迪等众多企事业单位的认可。

NSAT-9000电池充放电自动测试系统,让电池充放电测试变得更简单!了解更多产品信息,访问纳米软件官方网站。
