装备高效电气工作台 – 工欲善其事,必先利其器

发布时间:2020-4-27 18:45    发布者:eechina
关键词: 工作台 , 剪线钳 , 烙铁 , 万用表
来源:TME

为了获得理想的品质和生产效率,在电气工作台上配备合适的工具和设备,则至关重要。简而言之,不管是组装、测试工具,还是维修工具,如工具的数量、类型或质量出现不当,则都是不明智的。

使用线缆,听起来很简单,但实际上,如果没有正确的工具,工作可能会很低效率且不合规。就其本质而言,线缆具有柔性,没有机械部件的微米级公差。因此,工具必须适应其应用和实用性,而这通常只能根据品牌进行选择,而无法按照预算选择。

配备任何电气工作台时,重要的考虑则涉及拥有切割缆线的工具。此类工具包括:从简单的剪切到对角剪,再到压钳-剪切组合工具等。所有工具的目的都是,为了干净地剪切缆线而不留下绞线、毛刺或参差不齐的末端,这都受到剪切刀具所使用材料的影响。

合金钢可以胜任许多工作,但为了确保使用寿命和产品质量,许多从事金属缆线加工的公司现在都选择了刀具材料,例如铬钒钢。钒钢坚固,耐磨损且耐腐蚀。

另一重要考虑因素则是切割刀具的光洁度。高端对角剪切刀具有经过磨光处理的刀口,并进行了感应淬火。对于那些寻找将额外力矩转移至钳头的人而言,锻造的枢轴则肯定非常高效。Knipex就是可以满足此类需求的品牌之一,例如:经过精磨的铬钒和硬化的64 HRc刀口。

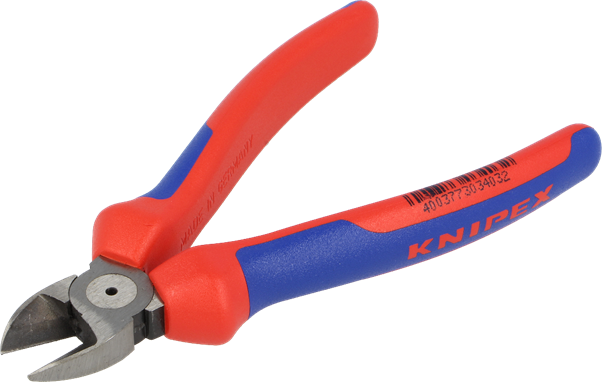

[照片说明: 高端对角剪线钳具有磨光刀口] 图片来源: https://www.tme.eu/gb/details/kn ... s/knipex/70-02-160/

还必须选择倒角(适用于所有线缆类)或不选择倒角(适用于软质材料)。但是,某些剪钳(如Bahco系列中的某些型号)兼具两方面的优点:可在尖端剪切较软的材料(如铜和塑料绝缘线缆),而沿边缘延伸的倒角刃口则可,用于沿着刀口向下移动切割更硬的材料。

剪切线缆后,则下一步通常是剥线。在此,根据具体的应用要求进行选择。如果所使用的电气工作台为专用类型,则只需根据将要处理的缆线类型选择剥线钳即可,不论是圆形、扁平、同轴、多芯线还是其他类型的。但是,如果工作台的工作环境未知多变,那么多功能性则是关键。在此种情况下,应确保工具能够剥离,从最小规格的线缆至大型线缆的所有类型。

对于电缆端子折压接工具,则工具材料成为了重点。最常见的是碳钢或合金钢,如果目标是高端品质,也可使用铬钒钢和其他硬化钢,而不论是用于插入式连接器、端子还是线端套圈。

满足高规格的剥线钳和压接钳品牌范例包括Jokari和Weidmüller。

电动工作台的另一个基本要素是精密镊子,尤其是在需要进行PCB或组件级操作的情况下。这里的第一步是,选择最适合应用的末端点类型。尽管笔直或弯曲的刀刃是常见的选择,但也可选择特殊细长、窄或宽的形状,而刀尖的形状可为锐利或圆形、平坦或弯曲形,此外还可有更多的选择。

镊子的材料也会影响选择。不锈钢由于其耐腐蚀性和尖端硬度而成为最常见的选择,但还有其他的选择,这包括碳钢、铬镍钢和钛等范例。

任何寻求提供可靠性、具有人体工程学、长使用寿命和最佳执行预期任务的优质镊子的人士,都将对Ideal-Tek系列产品很满意。

Ideal-Tek还是经常补充镊子的设备(即真空吸放工具)的首选资源。在这里,公司应寻找无电池的手持式真空笔,这些笔设计用于在组装、测试和返工过程中安全地拾取SMD组件。许多最新设计提供了喷泉笔尺寸,借助强大的内部活塞和全面的ESD保护,可轻松安全地抓取、拾起和放置组件。通常可以选择一些末端,以匹配任何尺寸的SMD组件。

当然,任何电气工作台都不能缺少烙铁。选择烙铁在很大程度上取决于其预期使用目的。如果要将烙铁用于焊接缆线,尤其是横截面较大的缆线,则最好选择功率大(超过100 W)且烙铁头较大的焊接工具。但是,如果要焊接电子元件,则选择焊枪(具有相应的烙铁头)或焊笔。

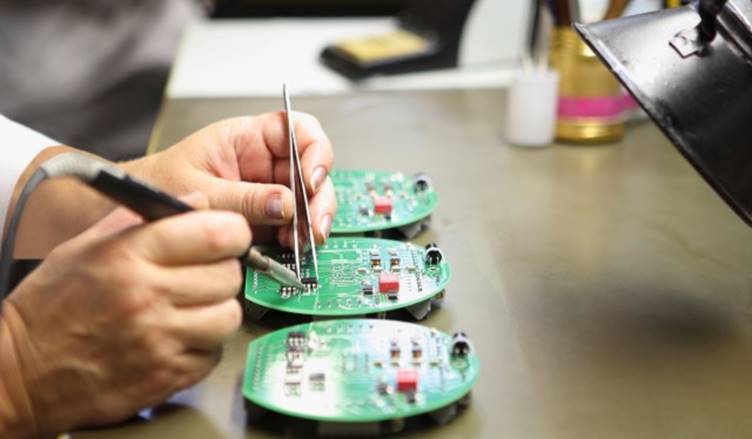

[照片说明: 烙铁的选择在很大程度上取决于其预期的应用] 图片来源: https://www. https://www.tme.eu/cn/zh/pages/n ... best-soldering-iron

烙铁头具有各种尺寸和形状。最受欢迎的有凿子形烙铁头、小勺子形烙铁头、蹄形烙铁头和圆锥形烙铁头。烙铁头的尺寸应与所焊接的元件相匹配,所焊接的元件越大,则烙铁头应越大,以便能更高效地传递热量。烙铁头的形状继而影响焊料在表面的分布。

诸如Weller、Thermaltronics和Solder Peak等优质烙铁品牌,都可满足几乎所有电气工作台的需求。的确,当涉及到拆焊泵(有时被称为吸锡器)时,上述制造商的产品也以其性能出名。

任何拆焊泵都必须配备高效的柱塞,以便在熔融锡固化前将其吸走。其他的要求包括:具有可承受大量热量的耐用主体;紧凑、轻巧的设计,符合人体工程学和舒适度;和耐用的吸锡器头。

数字万用表是高效工作台的又一便捷伴侣。可以想象,此类设备的功能的选择比较费劲。在许多人的选择清单上有高计数分辨率、10A量程、优于DCV的1%、高欧姆量程、可靠的二极管测试以及在A和mA范围内的低负载电压。那些寻求此类规格的人士,应查看诸如Axiomet之类的品牌。

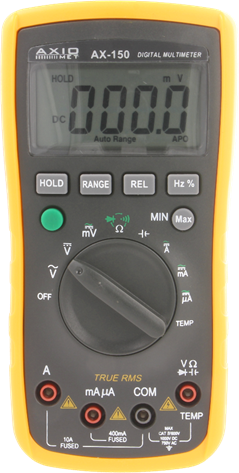

[照片说明: 数字万用表是高效工作台的便捷伴侣] 图片来源: https://www. https://www.tme.eu/cn/zh/details ... ultimeters/axiomet/

可以肯定的是,当今大多数专业数字万用表都提供了附加功能,例如:频率、电容和温度测量,但是高端产品可提供许多其他功能,包括最大值和最小值、占空比、数据记录、真实RMS和背光。

除此处介绍的内容外,还有许多其他工具和设备可以为电气工作台增加更多的功能,尤其是螺丝刀、扳手、测量工具、检查工具、胶枪和电动工具,以及诸如ESD设备和排烟装置之类的健康和安全部件。

在所有情况下,建议都是,质量选择胜于成本,确保质量的最佳方法是选择信誉良好的品牌,从长远来看,这将带来可观的收益。例如:请想象一下品牌连接器出现故障并引发争议的情况。作为故障分析的一部分,主要问题之一是,是否使用品牌压接工具?简而言之,使用品牌工具则意味着,用户将从质量、寿命和人体工程学等属性中受益。
