单端正激式变换器电原理图
发布时间：2011-3-16 11:01
发布者：circuit_share

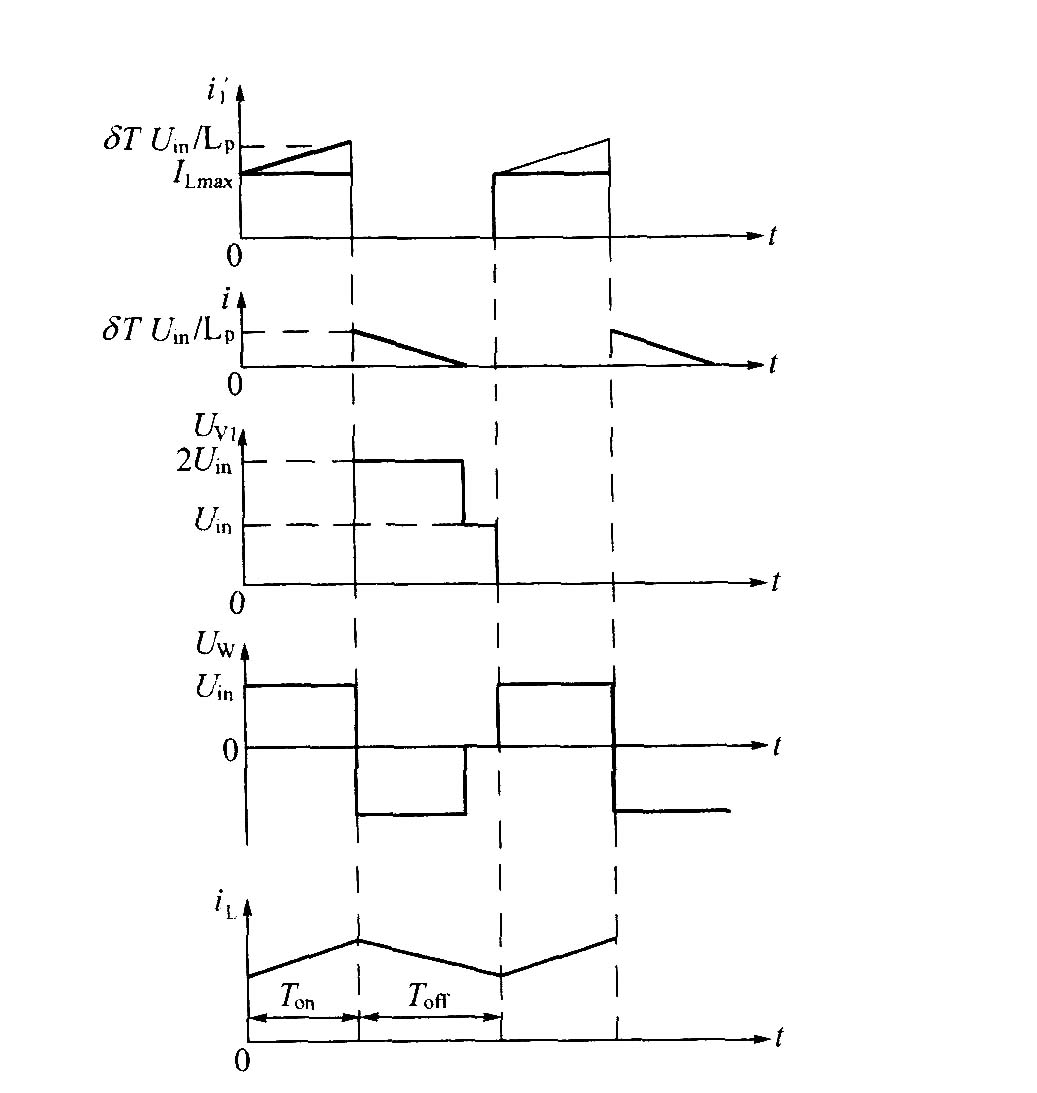

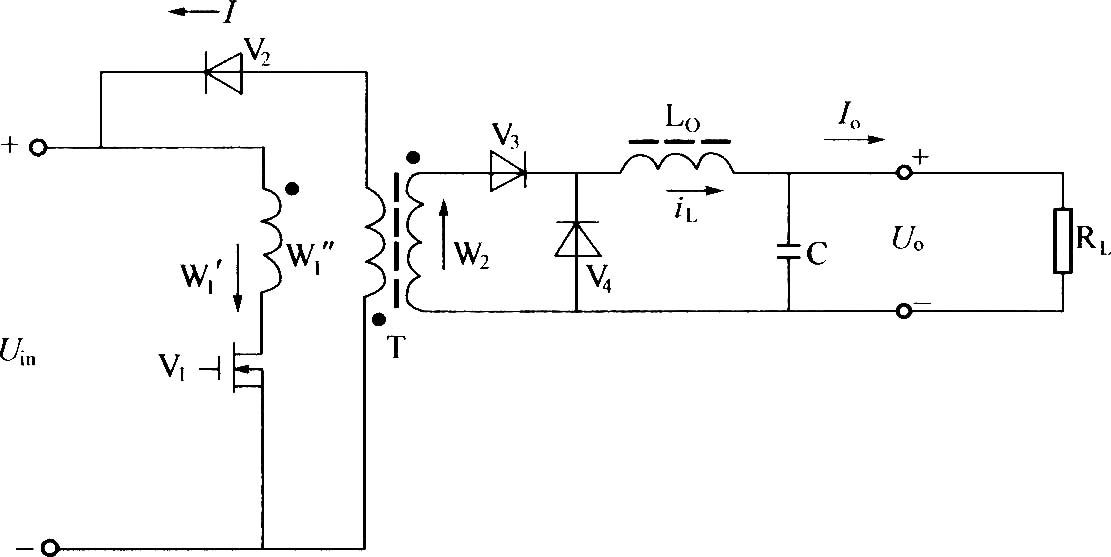

 如图所示，当开关管V1导通时，输入电压Uin全部加到变换器初级线圈W1'两端，去磁线圈W1''上产生的感应电压使二极管V2截止，而次级线圈W2上感应的电压使V3导通，并将输入电流的能量传送给电感Lo和电容C及负载；与此同时在变压器中建立起磁化电流，当V1截止时，V3截止，Lo上的电压极性反转并通过续流二极管 V4继续向负载供电，变压器中的磁化电流则通过W1''、V2向输入电源Uin释放而去磁；W1''具有钳位作用，其上的电压等于输入电压Uin,在V1再次导通之前，T中的去磁电流必须释放到零，即T中的磁通必须复位，否则，变压器T将发生饱和导至V1损坏。通常W1'=W1''，采用双线并绕耦合方式的占空比＜0.5，否则T将饱和。单端正激式变换器波形如下图所示。  |
