一种新的全自动打孔技术

发布时间:2020-4-7 11:14    发布者:ifuture

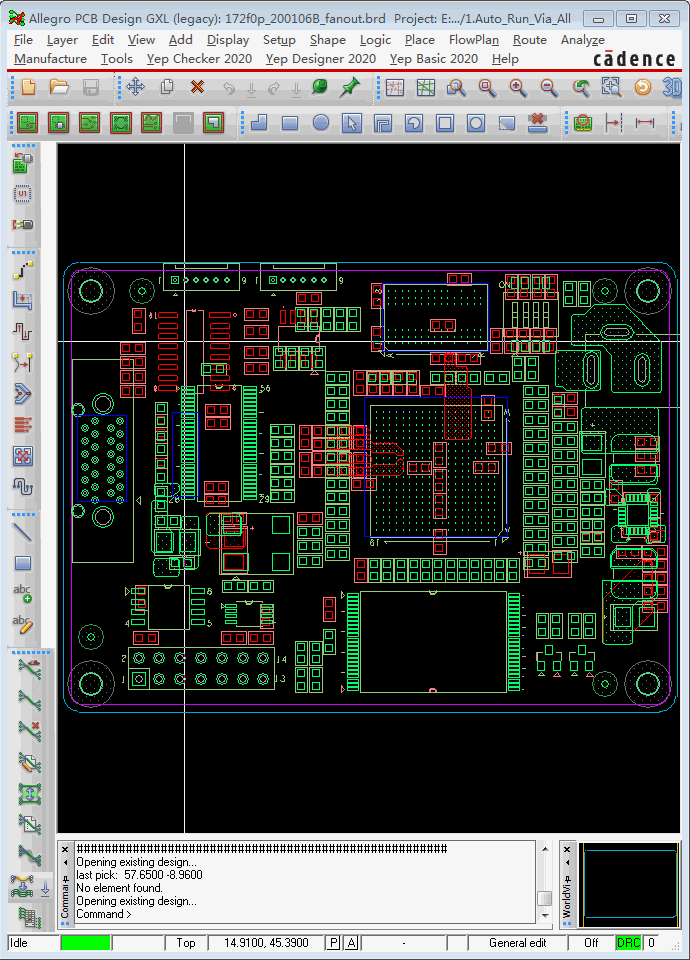

程序功能:实现整版全自动或者局部全自动打过孔。
全自动打过孔程序,是自动布线研究的第二阶段成果。第一阶段成果为短线全自动布线,这个以前已经公布使用,这两个程序现在可以配套使用了,配套使用入口在Routing tools中。
该程序不仅支持通孔板子的全自动打孔,使用“Through”面板相关控件。而且支持盲孔板子的全自动打孔,使用“HDI”面板相关控件。
该程序不仅支持新板项目的全自动打孔,点击“Run”按钮。而且支持改版项目的全自动打孔,选点击“Select”按钮需要需要打孔的器件或者网络(HDI面板支持),然后按“Run”按钮实现全自动打孔。
该程序能够自动识别普通信号,电源信号,差分信号,以选择不同的打孔策略。
该程序能够自动识别电阻电容,SMD1类型器件,SOP类型器件,QFP类型器件,SMD2类型器件,BGA类型器件以选择不同的打孔策略。
