IMX6ULL开发板【终极者】开发板使用前装配流程
发布时间：2020-3-27 11:30
发布者：就是塔塔
|

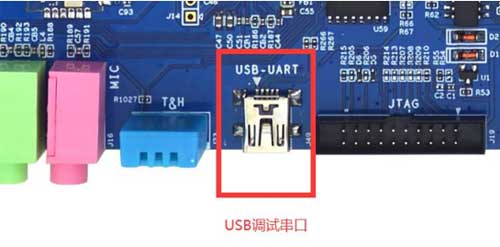

开发板使用前装配流程 大家在拿到开发板以后首先检查下配件，默认的配件如下所示： 1. 电源适配器一个 2. Mini USB数据线两根 3. 网线一根 现在我们来看一下开发板的组装： 1.连接调试串口 首先我们使用配带的Mini USB数据线连接开发板的USB-UART到电脑的USB接口，该接口是开发板的调试串口。连接好该串口可以参照4.5章节“安装CH340串口驱动”来安装USB转串口的驱动，Mini USB接线如下图所示：

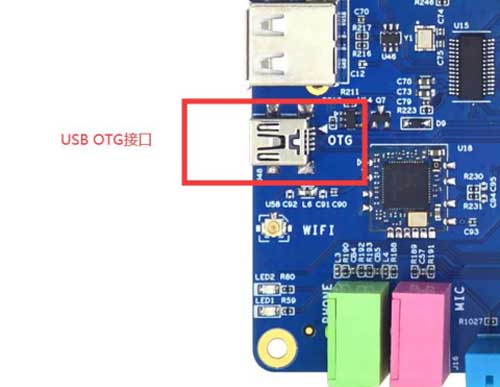

2.连接USB OTG 然后使用另一根Mini USB线连接开发板的USB OTG接口到电脑的USB口，我们给开发板烧写镜像会用到此接口，Mini USB接线如下图所示：
3.连接屏幕（根据自己屏幕的接口选择下面三种连接方式中的一种） 如果有购买屏幕，需要使用屏幕配带的连接线将屏幕与开发的屏幕接口连接起来。I.MX6ULL终结者开发板支持三种显示接口：RGB、LVDS、HDMI。 3.1 连接RGB屏幕 如果我们购买的是RGB接口的屏幕，我们需要使用配带的FPC软排线将屏幕与开发板的RGB接口连接起来，如下图所示：

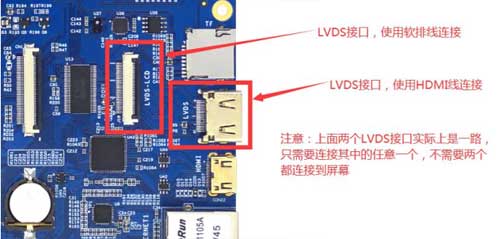

3.2 连接LVDS屏幕 如果我们购买的是LVDS接口的屏幕，我们需要使用配带的“FPC软排线或HDMI线”将屏幕与开发板的LVDS接口连接起来，如下图所示：

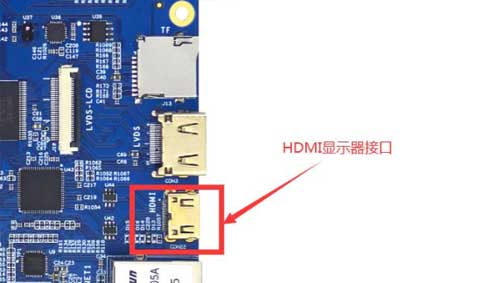

3.3 连接HDMI显示器 如果使用HDMI的显示器，我们需要使用HDMI线连接开发板的HDMI接口到HDMI显示器的接口上，如下图所示：

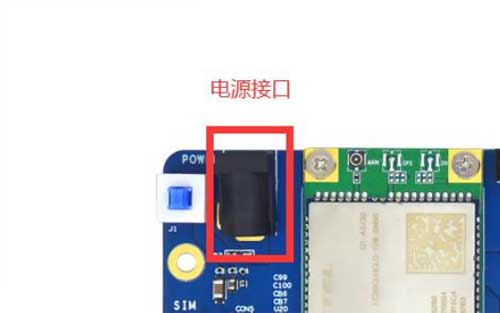

4.连接电源适配器 最后我们使用配带的电源适配器，连接电源适配器到开发板的电源接口，如下图所示：

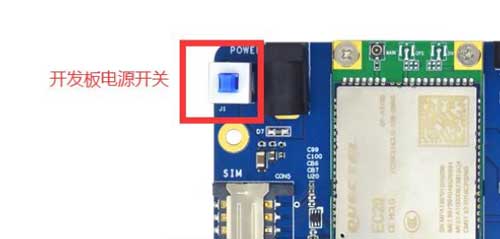

完成上面的操作后，开发板使用前的硬件装配就完成了，检查确认连接无误后，可以按下开发板的电源开关启动开发板，如下图所示：
|
