DP转HDMI/VGA方案ic_AG6320中文规格书
发布时间：2020-3-26 15:32
发布者：QQ1540182856
|

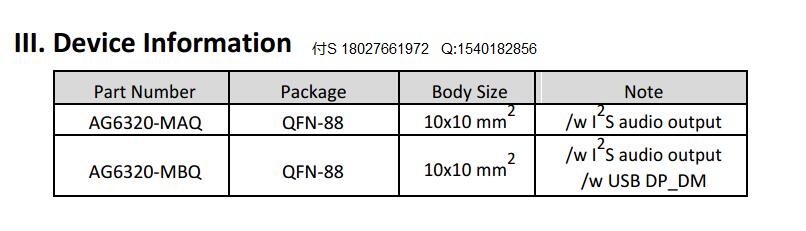

一、AG6320功能概述 ALGOLTEK AG6320是一款实现显示端DP口转HDMI/VGA数据转换器。AG6320是一款DP口转HDMI/VGA数据转换器单芯片解决方案，通过DP端口连接器传输视频和音频流，其DP1.2支持可配置的1、2和4通道，分别为1.62Gbps、2.7Gbps和5.4Gbps输入，HDMI支持高达4K2K@30Hz的输出。另外，RGB triple-DAC支持高达1200P@60Hz的输出。AG6320系列还支持用于固件升级的外置SPI闪存，以升级更好的兼容性和灵活性。它适用于笔记本电脑、平板电脑和智能手机配件市场的扩展坞、扩展显示适配器和转换器的应用。 二、AG6320特性 AG6320兼容EDID和MCCS AG6320支持热插拔检测 支持外部SPI闪存固件升级 AG6320支持HDCP 1.4 1.4b TX支持4K@30Hz输出 VGA支持1920x1200p@60Hz输出 通过HDMI和VGA同时输出显示 2KV ESD性能 支持下行扩频时钟（SSC） 三、AG6320尾辍选型信息

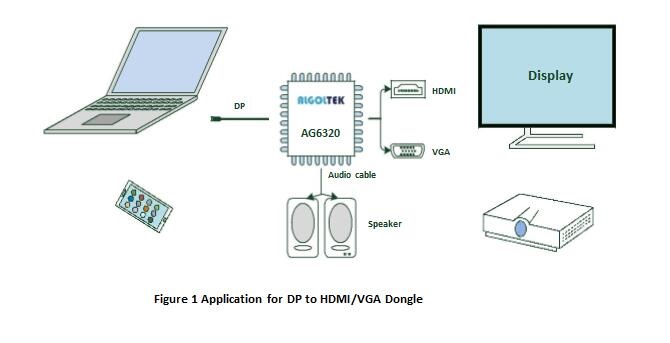

四、AG6320应用 DP转HDMI/VGA转换器
AG6320管脚映射和描述
AG6320-中文规格书.pdf
(1.16 MB)
|
