华大单片机额温枪方案

1、 本额温枪方案是选用HC32L136K8TA-LQ64作为MCU，内部带段码屏(LCD)驱动，可以直接驱动段码屏，省去外部LCD管理芯片。作为超低功耗芯片，适合用于电池供电类设备。深度睡眠0.5ua.7μA32.768KHz低速工作模式：CPU 和外设运行，从Flash 运行程序。（出自“芯虎论坛”）

2、 红外测温传感器I2C通信居多，HC32L136K8TA-LQ64最高跑48MHz,可满足硬件或软件I2C通信。（出自“芯虎论坛”）

3、 推荐华大32位MCU  HC32L136系列,ARM Cortex-M0+内核，64K Flash+8K RAM,  超低待机功耗0.42uA, 可耐3万V静电，支持LCD，适合额温枪应用。

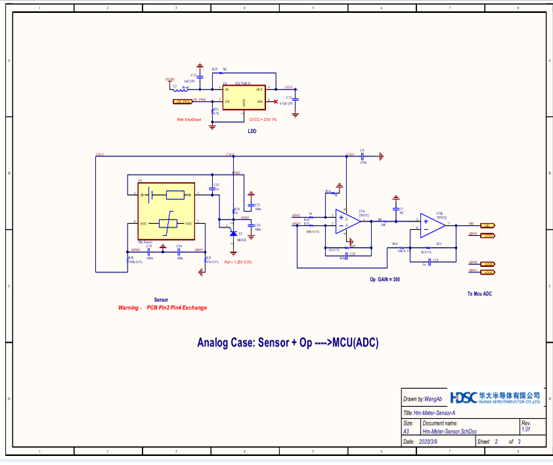

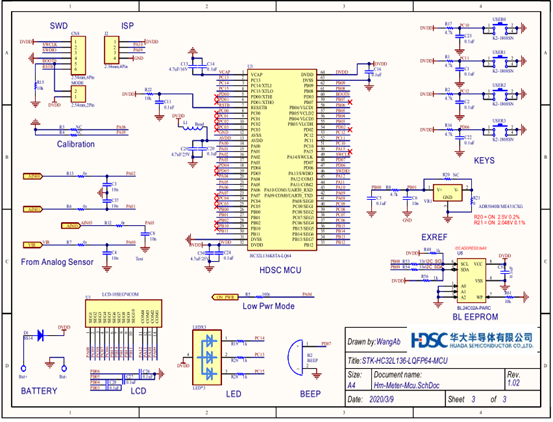

本方案的MCU采用了华大半导体的HC32L136系列带LCD显示的超低功耗MCU。因其在超低功耗和突出的性能表现以及极具竞争力的价格，非常适合手持电池供电设备。HC32L136J8TA和HC32L136K8TA本身带有段码显示驱动，最大支持288段LCD段码屏。比较器(VC)和低电压检测器(LVD)可以直接就来检测电池的电量，这种方式对电池进行检测与用ADC检测相比，此方法不需要CPU的干预，因此速度更快，功耗更低并且在MCU深度休眠的时候，同样可以进行电量的检测。三路普通运放可以完成对热电堆NTC环境温度的信号处理及50Hz陷波电路。蜂鸣器频率发生器，可以省去驱动电路。芯片内部RTC可以进行定时定点的设置实现按时提醒测量体温。（出自“芯虎论坛”）

本样例实现了额温枪方案的基本方法及架构，基于华大MCU HC32L136进行构建，未经过充分产品级测试，想要获得完整方案程序及PCB等，请加入QQ群164973950华大单片机应用交流。提供产品及方案技术支持。更多信息请搜索http://www.tigerchip.com.cn/forum.php?mod=viewthread&tid=348&extra=（转自“芯虎论坛”）
