提高W396/W496输出稳定度的应用电路2
发布时间:2011-3-11 10:36 发布者:
circuit_share
关键词:
W396
,
W496
,
稳定度

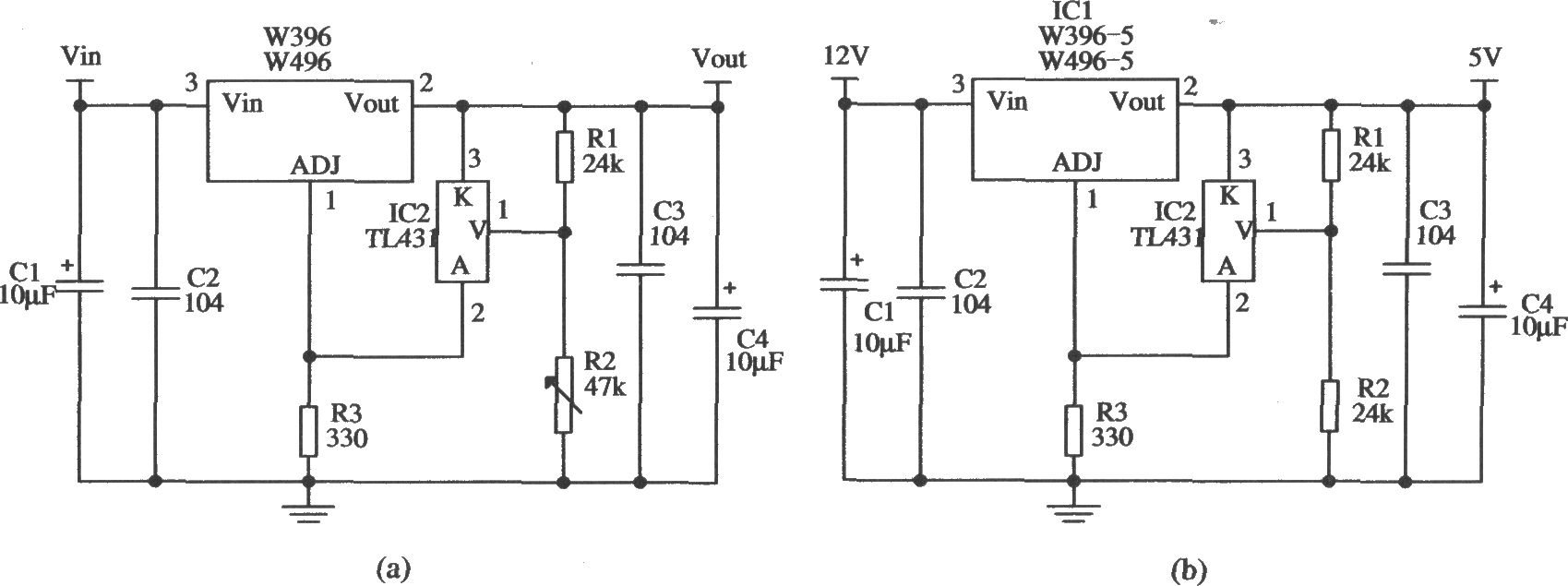

如图所示的
电路
是采用给W396/W496外加TL431的方法来构成大
电流
和高精度输出的稳压器应用电路。与应用电路1不同的是,该电路直接改变W396/W496的芯片内部的基准
电压
,把芯片内部的基准电压拉到芯片外面,由精度较高的TL431来构成外部基准电压,并且TL431的工作电压直接由输出电压通过
电阻
R2来提供,同时还不影响W396/W496的内部静态工作电流。
